專用汽車cad圖紙
  • 該文件為dwg格式
  • 文件大小： 25.17 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-16
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

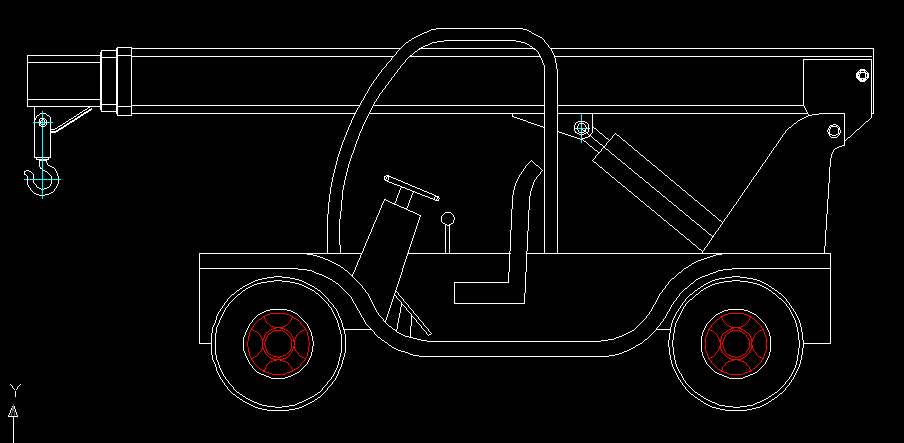

  • 專用汽車cad圖紙

  • 技 術 要 求
    1.車廂總成與舉升機構聯接好后,確保車廂相對于付車架的位
    置度要求,車廂大梁下平面與墊木上平面應該接觸良好,不允
    許有一邊高一邊低等現象,車廂縱向中心線與付梁縱向中心
    線應重合,不允許有偏斜與單邊現象,其不重合度≤3mm。車
    廂校正好后檢查位置尺寸,然后在自由狀態與車架配焊翻轉
    軸支架,支架與車廂縱梁聯結處全部用506焊條滿焊,焊縫高
    度為8～10mm,不允許有漏焊與假焊現象。
    2.油路要求加油與排氣,液壓油牌號為YA-N68,加油量按油標尺
    上下液面線之間,不能少加,也不能多加。操縱安裝調試確保
    靈活可靠,其轉動部位按要求裝潤滑油咀和打足潤滑油。
    3.安裝調試完畢后應進行多次空載舉升試驗,檢查油路密封情
    況和油面高度,然后配焊擋塊A,車廂舉升到最大角度(50度)
    時,A面與B面間隙(平行間隙)為0～5mm,再進行重載試驗。
    4.試驗合格后油漆:車廂外表面、內表面、擋泥板外表面與駕
    駛室同色,其余為黑色(特殊情況按用戶要求而定)。
    ...
