起重機主梁cad圖紙 16t-16.5m
  • 該文件為dwg格式
  • 文件大小： 114.21 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-16
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

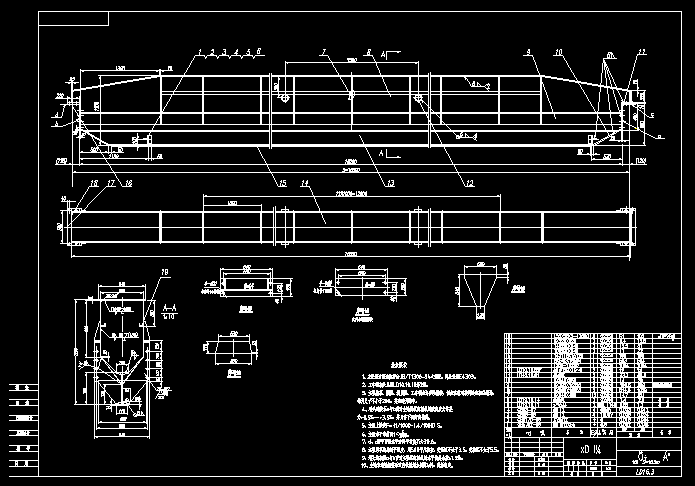

  • 起重機主梁cad圖紙 16t-16.5m

  • 技術要求
    1、主梁設計制造應符合JB/T1306-94之規定，焊條采用E4303。
    2、工字鋼接頭見圖LD10.10.10第2張。
    3、主梁蓋板、腹板、斜腹板、工字鋼允許多段拼接，但應注意對接焊縫應相互錯開，
    錯開尺寸不小于200，并應避開跨中。
    4、端頭連接板a與b面對主梁焊縱向軸線的垂直度允許差
    為+0.5‰--+3.5‰，并只許下面向內偏斜。
    5、主梁上拱度F=（1/1000-1.4/1000）S。
    6、主梁水平彎曲面f≤S/2000。
    7、d、c兩平面沿水平方向平行度不大于0.6。
    8、主梁腹板的局部平面度，用500平尺檢查，受壓區不大于3.5，受拉區不大于5.5。
    9、端頭連接板a與b面對主梁縱向軸線的水平偏斜允差±1.5‰。
    ...
