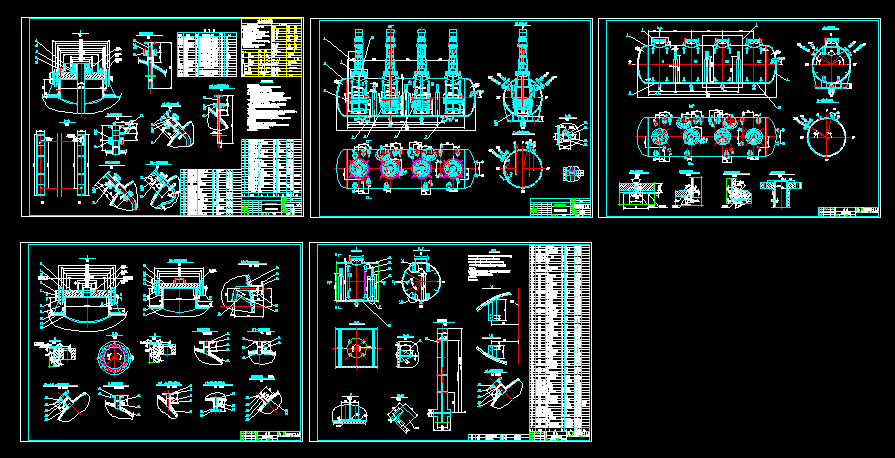

臥式四攪拌加壓釜套圖cad圖紙

文件大小： 1.27 MB
下載次數：
文件評級：
更新時間：2014-09-15
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.<<固定式壓力容器安全技術監察規程>>TSGR0004-2009
2.GB150-1998<<鋼制壓力容器>>JB/T4745-2002<<鈦制焊接容器>>
3.TA2板符合GB/T3621-94,M態;TA2管材符合GB/T3624-95,M態;TA2/Q345R符合GB8547-2006之B1類,M態;Q345R板符合GB713-2008;16Mn鍛件符合JB4726-2000,STA9R焊絲符合JB/T4745-2002附錄D之規定.
4.TA2之間用TIG焊接,采用STA9R焊絲.
5.Q345R之間,Q345R與碳素鋼之間用手工電弧焊,分別采用E5015 和E4315焊條.
6.未注焊角高度按兩焊接件的較薄厚度.
7.鈦及鈦合金棒(包括軸,接頭.螺栓,螺母等)符合GB/T2965-1996. 鈦及鈦合金鍛件符合GB/T16598-1996.
8.軸轉向為俯視順時針,不得反轉.
9.攪拌設備組裝后,應在試運轉中檢查攪拌軸密封處的旋轉精度,在軸端密封處測定軸的徑向擺動量小于0.5mm;軸的軸向竄動量不得大于±0.2mm.
10.設備水壓試驗時,攪拌軸軸封處的泄露漏量不大于10ml/h.

技術要求
1.Q345R之間,Q345R與碳素鋼之間用手工電弧焊,分別采用E5015 和E4315焊條.
2.本設備所有純鈦材之間的焊接采用TIG焊,所用焊絲均采用STA9R焊絲.
3.每個縱環焊縫(包括封頭拼縫)交叉處各設1個檢漏孔,并用銀釬焊分隔成相互獨立的區域;DN500及其以上接管各設對稱分布的2個檢漏孔,其余接管各設1個檢漏孔,檢漏孔均為M10X1.
4.除注明外,焊接坡口型式及尺寸按GB985-88標準執行,接管與法蘭焊接按相應法蘭標準,所有螺栓孔均跨中分布,未注焊角高度按兩焊接件的較薄厚度.
5.管口方位按本圖.
6.其它技術要求見總圖. ...
