脫硫塔除霧器套圖cad圖紙 HL.4M-044
  • 該文件為dwg格式
  • 文件大小： 287.77 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-14
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

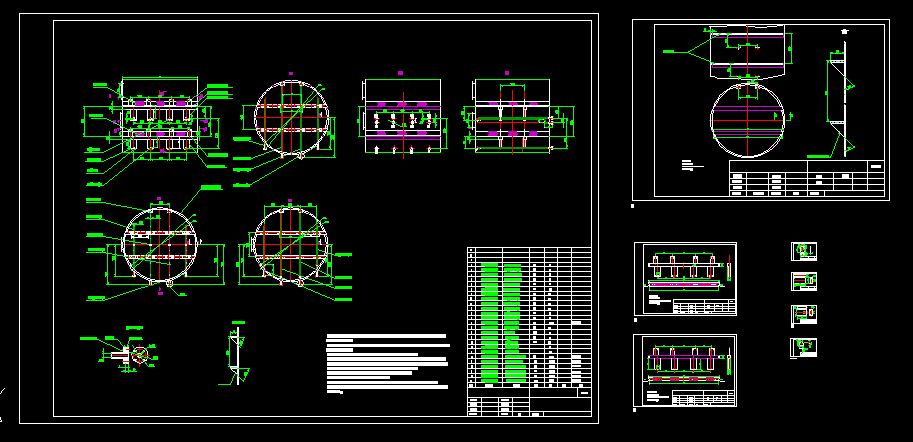

  • 脫硫塔除霧器套圖cad圖紙 HL.4M-044

  • 說明：1、除霧器支撐梁分上下兩層。每層支撐梁由兩根支撐梁及圓弧支撐板組成。支撐梁上設沖洗管吊架及除霧器限位板。
    2、所有支撐梁的頂面與圓弧支撐板頂面、吊架頂面均須保證在同一水平面內，誤差小于±0.5mm，以保證除霧器的安裝。
    3、除霧器段吸收塔筒體的橢圓度應小于±2mm，以保證除霧器的安裝。
    4、吊架、限位板與梁的焊接技術要求與吸收塔相同。塔內所有碳鋼部件表面均需做防腐襯里。
    5、所有除霧器支梁須按圖示位置對稱布置于塔體中心線兩側，誤差≤±1。除霧器技梁之間須平行布置，偏差≤±1。沖洗管座中心線與支撐梁中心線垂直，最大偏差≤±1。
    6、除霧器上、中層沖洗管吊架中心與沖洗管座中心線偏差≤±2。
    7、除霧器段設兩個人孔門600X800（寬X高）。
    8、所有吊架上的開孔需滿足防腐的技術要求，防腐時須對開孔區域進行防腐增強處理。
    9、所有支撐梁的頂面、圓弧支撐板頂面均須粘貼3mm厚聚丙稀墊板。粘貼牢固，能滿足吸收塔內的工況條件。

    技術要求
    技術要求見總裝圖
    焊接要求與塔體焊接技術要求一樣
    所有棱邊倒角R2
    ...
