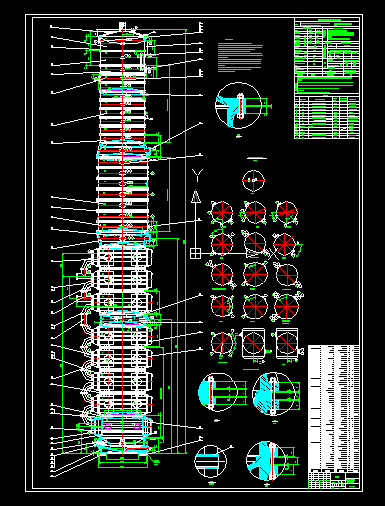

變徑碳化塔cad圖紙 φ3000-φ3400
  • 該文件為dwg格式
  • 文件大小： 548.53 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-14
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 變徑碳化塔cad圖紙 φ3000-φ3400

  • 技術要求
    1，本設備中的鑄件應按GB9439《灰鑄鐵件》的規定；
    2，所有鑄件應進行人工時效熱處理以消除內應力，然后再進行機加工；
    3，鑄件內外表面應平整，非加工面所粘砂粒及氧化皮、毛刺等應清理
    干凈，任何部分不得有裂紋、重皮及其它影響強度的缺陷；
    4，塔體安裝找正后，中心線位置允差偏差為15mm；
    5，設備制造完畢后進行預組裝，預組裝包括塔圈、底座、頂蓋、支撐板、分水板、人孔蓋等，其各部位尺寸應符合圖紙要求，預組裝完畢后做出塔圈標記;
    6,設備加工后，以2個上下連接的塔圈為一組進行水壓試驗，試驗壓力（不包括液柱靜壓）：塔圈、頂蓋為0.2MPa；底座為0.4MPa;水箱管程為0.6MPa;殼程為0.4MPa,首次試壓的頂圈為下一次試驗的底圈，以次順序進行；
    7，設備制造完畢后外表面噴砂處理，涂防銹漆，其余按JB2536要求;
    8，產品銘牌應高于設備外表面（包括保溫層）20mm;
    9,管口方位見管口方位圖。






    ...
