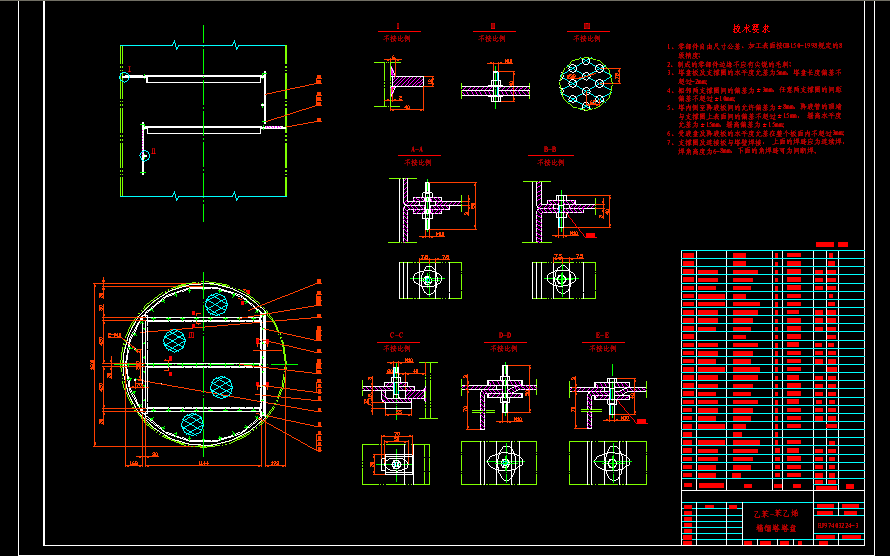

乙苯-苯乙烯精餾塔塔盤cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、零部件自由尺寸公差、加工表面按GB150-1998規定的8級精度；
2、制成的零部件邊緣不應有尖銳的毛刺；
3、塔盤板及支撐圈的水平度允差為5mm，塔盤長度偏差不超過-2mm；
4、相鄰兩支撐圈間的偏差為±3mm，任意兩支撐圈的間距偏差不超過±10mm；
5、塔內側至降液板間的允許偏差為±8mm，降液管的頂端與支撐圈上表面間的偏差不超過±15mm， 堰高水平度允差為±15mm，堰高偏差為±15mm；
6、受液盤及降液板的水平度允差在整個板面內不超過3mm；
7、支撐圈及連接板與塔壁焊接， 上面的焊縫應為連續焊，焊角高度為6-8mm，下面的角焊縫可為間斷焊。 ...
乙苯-苯乙烯精餾塔塔盤cad圖紙_下載(dwg格式) 機械圖紙
