液氨儲罐cad圖紙 DN1800
  • 該文件為dwg格式
  • 文件大小： 1006.76 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-12
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

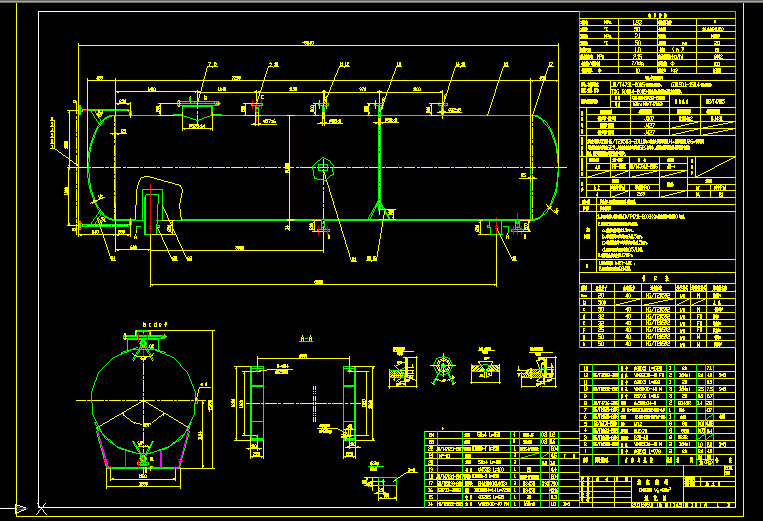

  • 液氨儲罐cad圖紙 DN1800

  • 技術要求
    1..本設備的油漆、包裝運輸按JB/T4711-2003<<壓力容器涂敷與運輸包裝>>的規定。
    2.液位計上下兩接管的裝配應符合如下公差要求。
    a.兩接管距離允差為±1.5mm。
    b.通過兩接管中心垂線的間距不大于1.5mm。
    c.通過兩接管法蘭中心的垂直線間距不大于1.5mm。
    d.法蘭面的垂直度公差不得大于0.5/100。
    3.容器的最高允許壓力為2.17MPa
    4.檢驗合格后，設備外表現涂紅丹防銹漆，灰漆各兩遍。
    5.管口方位按本圖
    6.焊接接頭型式及尺寸按HG/T20583-2011規定，對接接頭手弧焊為DU4，埋弧焊為DU26，帶補強圈的接管與殼體間焊接按G29，其它接管與殼體的焊接按G2(全焊透）,未規定角焊縫焊角尺寸按焊件中較薄者厚度，法蘭的焊接按相應法蘭標準中的規定。

    注
    1.所配安全閥型號為 A42Y-4.0C 。
    2.人孔筒節及法蘭蓋材料改為Q345R。 ...
