消音器cad圖紙
  • 該文件為dwg格式
  • 文件大小： 54.78 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-11
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

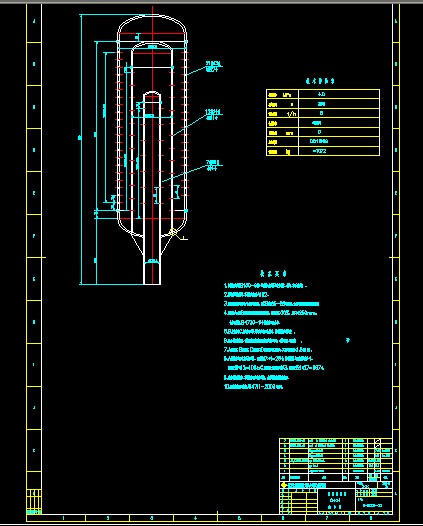

  • 消音器cad圖紙

  • 技術要求
    1.本設備參照GB150-98《鋼制壓力容器》進行設計、制造、檢驗及驗收 。
    2.焊接采用電弧焊，不銹鋼之間為A102。
    3.焊接接頭型式及尺寸除圖中注明外，按GB985-88中規定，未注焊角高度為較薄件厚度。
    4.容器上A類和B類焊縫應進行無損探傷檢查，探傷長度≥20%，且不小于250mm，合格級別為JB4730-94規定中Ⅲ級合格。
    5.B層筒體與C層筒體下封頭的焊縫應保證全焊透，焊透并作滲透檢查 。
    6.設備制作完畢后，消音器內及所有開孔表面應清掃干凈，去除毛刺，粗糙度25 。
    7.A層筒體，B層筒體，C層筒體與D層筒體應相互同心，其同心度偏差≤1.5mm。
    8.A層筒體上開孔直徑為 ...
