汽車變速箱加工工藝及夾具設計

文件大小： 1.2 MB
下載次數：
文件評級：
更新時間：2014-04-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

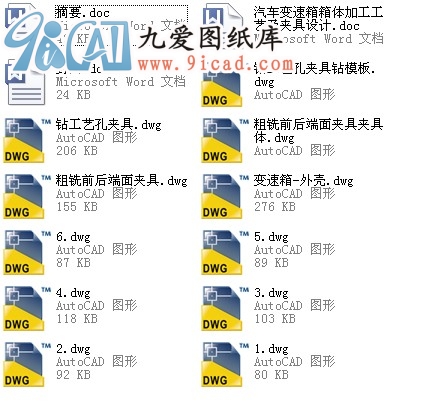

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本設計是汽車變速箱箱體零件的加工工藝規程及一些工序的專用夾具設計。汽車變速箱箱體零件的主要加工表面是平面及孔系。一般來說，保證平面的加工精度要比保證孔系的加工精度容易。因此，本設計遵循先面后孔的原則。并將孔與平面的加工明確劃分成粗加工和精加工階段以保證孔系加工精度。基準選擇以變速箱箱體的輸入軸和輸出軸的支承孔作為粗基準，以頂面與兩個工藝孔作為精基準。主要加工工序安排是先以支承孔系定位加工出頂平面，再以頂平面與支承孔系定位加工出工藝孔。在后續工序中除個別工序外均用頂平面和工藝孔定位加工其他孔系與平面。支承孔系的加工采用的是坐標法鏜孔。整個加工過程均選用組合機床。夾具選用專用夾具，夾緊方式多選用氣動夾緊，夾緊可靠，機構可以不必自鎖。因此生產效率較高。適用于大批量、流水線上加工。能夠滿足設計要求。
關鍵詞：變速箱；加工工藝；專用夾具
目錄

第一章汽車變速箱加工工藝規程設計 ………………………………………(1)
1.1零件的分析 …………………………………………………………………(1)
1.1.1零件的作用…………………………………………………………………(1)
1.1.2零件的工藝分析……………………………………………………………(1)
1.2變速箱箱體加工的主要問題和工藝過程設計所應采取的相應措施 ……(2)
1.2.1孔和平面的加工順序………………………………………………………(2)
1.2.2孔系加工方案選擇…………………………………………………………(2)
1.3變速箱箱體加工定位基準的選擇……………………………………………(5)
1.3.1粗基準的選擇………………………………………………………………(5)
1.3.2精基準的選擇………………………………………………………………(5)
1.4變速箱箱體加工主要工序安排………………………………………………(5)
1.5機械加工余量、工序尺寸及毛坯尺寸的確定………………………………(7)
1.6確定切削用量及基本工時（機動時間）……………………………………(12)
1.7時間定額計算及生產安排…………………………………………………(33)
附表1：機械加工工藝規程綜合卡片……………………………………………(41)
第二章專用夾具設計……………………………………………………………(47)
2.1加工工藝孔夾具設計………………………………………………………(47)
2.1.1定位基準的選擇…………………………………………………………(47)
2.1.2切削力的計算與夾緊力分析……………………………………………(47)
2.1.3夾緊元件及動力裝置確定………………………………………………(48)
2.1.4鉆套、襯套、鉆模板及夾具體設計………………………………………(49)
2.1.5夾具精度分析……………………………………………………………(51)
2.1.6夾具設計及操作的簡要說明……………………………………………(52)
2.2粗銑前后端面夾具設計……………………………………………………(53)
2.2.1定位基準的選擇…………………………………………………………(53)
2.2.2定位元件的設計…………………………………………………………(53)
2.2.3定位誤差分析……………………………………………………………(55)
2.2.4銑削力與夾緊力計算……………………………………………………(55)
2.2.5定向鍵與對刀裝置設計…………………………………………………(56)
2.2.6夾緊裝置及夾具體設計…………………………………………………(57)
2.2.7夾具設計及操作的簡要說明……………………………………………(59)
結束語……………………………………………………………………………(59)
參考文獻…………………………………………………………………………(60)
致謝……………………………………………………………………………(61)
附件1：畢業設計(論文)任務書…………………………………………………(62)
附件2：畢業設計(論文)指導教師評語…………………………………………(64)
附件3：畢業設計(論文)評閱人評語……………………………………………(65)
附件4：畢業設計(論文)答辯小組評語…………………………………………(66)
外國文獻翻譯……………………………………………………………………(67)
...
