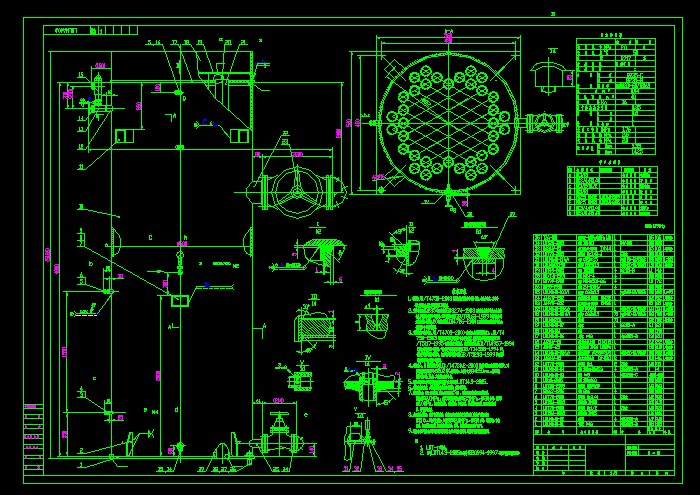

立式水冷冷凝器cad圖紙 0.94m3

文件大小： 254.92 KB
下載次數：
文件評級：
更新時間：2014-09-09
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、容器按JB/T4750-2003《制冷裝置用壓力容器》制造、檢驗與驗收，并符合《壓力容器安全技術監察規程》的規定。
2、容器中使用的Q235鋼板應符合GB3274-1988《碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶》的規定，無縫鋼管應符合GB/T8163-1999《輸送流體用無縫鋼管》的規定,20鍛件應符合JB4726-2000《壓力容器用碳素鋼和低合金鋼鍛件》中Ⅱ級的規定。
3、容器焊接工作應遵照JB/T4709-2000《鋼制壓力容器焊接規程》、JB/T4 750-2003《制冷裝置用壓力容器》中的有關規定。使用的手工電焊條應符合GB /T5117-1995《碳鋼焊條》的規定，自動焊絲應符合GB/T14957-1994 《熔化焊用鋼絲》的規定，氣體保護焊用焊絲應符合GB/T14958-1994《氣體保護焊用焊絲》的規定，自動焊采用焊劑應符合GB/T5293-1999《埋弧焊用碳鋼焊絲和焊劑》的規定。
4、容器上A、B類焊接接頭應按JB/T4730.2-2005《承壓設備無損檢測》的規定，對各條焊接接頭進行不少于20%的X射線探傷，且探傷長度不少于250mm，射線照像質量不低于AB級，其結果Ⅲ級為合格。
5、容器上管法蘭與鋼管的焊接接頭和坡口尺寸應符合LDT14.3-2005。
6、容器整體組裝前，應徹底清除筒體內部的焊渣、鐵屑等污物。
7、容器制成后，進行水壓試驗(試驗水溫不低于5℃），當容器壁溫與試驗水溫接近時，緩慢升壓至2.0MPa；確認無泄漏后繼續升壓到2.5MPa，保壓30分鐘，然后降至2.0MPa，保壓足夠時間，進行檢查，如有泄漏，放水修復后再按上述規定重新試驗。試畢放凈存水。
8、水壓試驗合格后，進行氣密性試驗，試驗用干燥潔凈的空氣或氮氣(試驗用氣體溫度不低于5℃)，且有安全措施，應緩慢升壓至2.0MPa，保壓30分鐘，進行檢查，如有泄漏，卸壓修復后再按上述規定重新試驗。試畢，容器內部用壓縮空氣吹干。
9、容器外表面噴涂鐵紅酚醛防銹底漆兩遍,法蘭.絲孔防銹封閉,閥門等可拆卸件裝箱發運。 ...
