文件介紹：

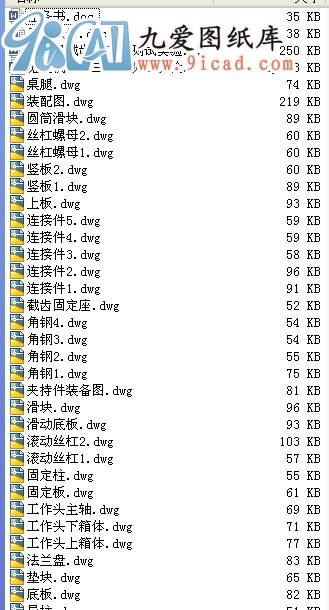

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本論文為掘進機截齒三向力測試實驗臺，其主要目的是研究如何測試三個方向的力的機械測試方法。本次設計主要包括動力傳動設計和如何檢測三個方向的力。其工作原理主要是結構控制工作臺的不同運動方向和工作頭的旋轉截割，把實際復雜的運動受力分解成三個方向的力，然后再進行信號收錄、還原、分析，做進一步檢測。
本次設計的主要目的在于如何設計出三個方向分析的機械檢測設備，為大型大量的實際施工設備、操作，收集和積累實驗數據和必要的參數。

關鍵詞掘進機；截齒；三向力
目錄

摘要 I
關鍵詞 I
Abstract II
Keywords II
1 綜述 1
2 方案設計 4
2.1 設計任務 4
2.2 任務分析 4
2.2.1 總體設計要求分析 4
2.2.2 設計思路分析 5
2.3 方案設計 8
2.4 方案選擇比較 9
3 設計計算 11
3.1 電動機的選擇 11
3.1.1 工作頭電動機選擇 11
3.1.2 三向運動電動機選擇 12
3.2 鋼板的選擇 13
3.3 絲杠、導軌的選擇 13
3.3.1導軌滑塊 13
3.3.2滾動絲杠和絲杠螺母 16
3.4主軸的選擇設計 18
3.5 減速器的選型與設計 19
3.5.1 減速器的選型 19
3.5.2 減速器的選型校核 19
4 軸的校核 21
4.1 Ⅰ軸的校核 21
4.2 Ⅱ軸的校核 22
5 軸承的壽命驗算 28
5.1 Ⅰ軸軸承的壽命驗算 28
5.2 Ⅱ軸軸承壽命驗算 30
6 鍵的校核 32
6.1 Ⅰ軸上鍵的校核 32
6.2 Ⅱ軸上鍵的校核 32
7聯軸器的計算與選型 34
8 經濟技術分析 37
9 結束語 39
10致謝 40
參考文獻 41
附錄 42
...
