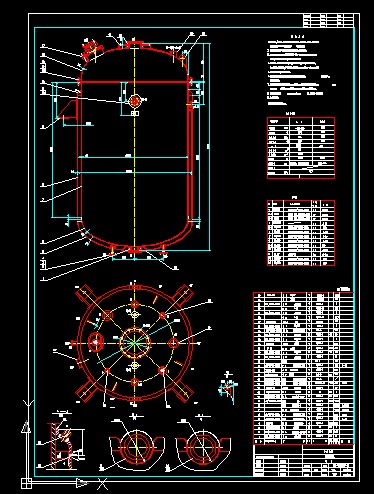

搪玻璃罐 K8000L
  • 該文件為dwg格式
  • 文件大小： 128.96 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 搪玻璃罐 K8000L

  • 技術要求
    1.本設備按照HG/T2371-2003<<搪玻璃開式攪拌容器>>、GB150-1998<<鋼制壓力容器》及HG2432-2001《搪玻璃設備技術條件》進行制造、檢驗和驗收.
    2.焊接采用電弧焊,焊條牌號:手工焊為J422,埋弧焊絲牌號:H08A,焊劑:HJ431.
    3.焊接接頭型式及尺寸,除圖中注明外,其余按HG20583-98<<鋼制化工容器結構設計規定>>,對接焊接接頭為DU4,接管與殼體封頭的焊接接頭為G4,法蘭焊接按相應法蘭標準中的規定.
    4.應對設備上的A、B類焊接接頭進行X射線檢測,檢測長度不少于每條焊接接頭長度的20%,且不小于250mm,每一相交焊接接頭必須檢測,按照JB/T4730.2-2005<<承壓設備無損檢測>>的規定,不低于Ⅲ級為合格.
    5.上下接環與罐體間的焊接接頭,搪燒前應做煤油滲透試驗.
    6.設備制造完畢,應進行水壓試驗.試驗按<<搪玻璃設備水壓試驗方法>>進行.試驗壓力：罐內為0.57MPa;夾套內0.81MPa.
    7.件號6、16封頭成型后的最小厚度分別為20.2mm、18.2mm,夾套封頭成型后的最小厚度為12.2mm.搪玻璃后,罐體筒體最小厚度為20.5mm,件號6、16封頭最小厚度分別為19.5mm、17.5mm.
    8.設備外表清除油、銹等污物后,涂二度防銹漆一度面漆,包裝.運輸按JB/T4711-2003規定.
    9.管口及支座方位按本圖. ...
