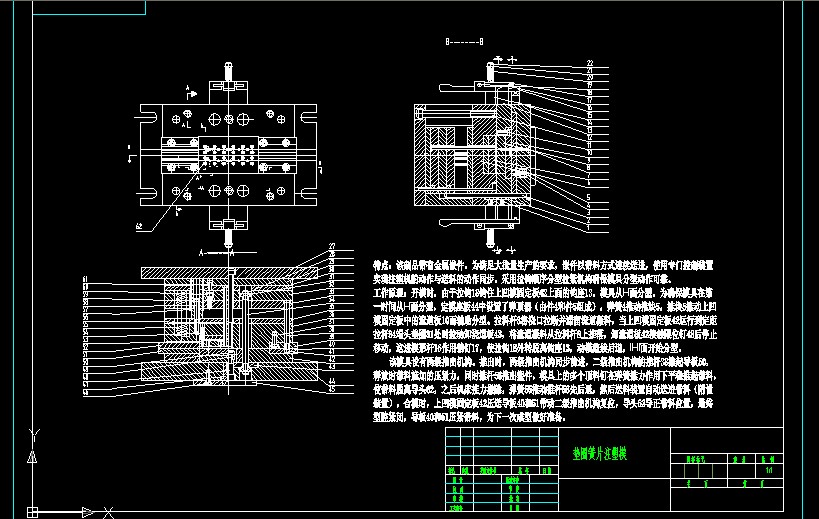

墊圈彈片注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 特點：該制品帶有金屬嵌件。為滿足大批量生產的要求，嵌件以帶料方式連續送進，使用專門控制裝置實現注塑機的動作與送料的動作同步。采用拉鉤順序分型拉緊機構確保模具分型動作可靠。
工作原理：開模時，由于拉鉤18鉤住上凹模固定板42上面的鉤座13，模具從I-I面分型。為確保模具在第一時間從I-I面分型，定模座板44中設置了彈頂器（由件4和件5組成），彈簧4推動推塊5，推塊5推動上凹模固定板中的流道板10而輔助分型。拉料桿8將澆口拉斷并滯留流道凝料，當上凹模固定板42運行到定距拉桿34端頭墊圈31處時拉動卸澆道板43，將流道凝料從拉料桿8上推落，卸流道板42接觸限位釘48后停止移動，這進楔形桿16作用銷釘17，使拉鉤18外轉脫離鉤座13，動模繼續后退，II-II面開始分型。
該模具設有兩級推出機構。推出時，兩級推出機構同步前進，二級推出機構的推桿38推起導板50，釋放時帶料施加的壓緊力，同時推桿56推出塑件，模具上的多個頂料釘在彈簧推力作用下平穩推起帶料，使帶料脫離導頭62，之后機床推力撤除，彈簧55推動推桿56先后退，然后送料裝置自動送進帶料（附設裝置）。合模時，上凹模固定板42壓送導板40和51帶動二級推出機構復位，導頭62導正帶料位置，最終型腔緊閉，導板40和51壓緊帶料，為下一次成型做好準備。
...
墊圈彈片注塑模_下載(dwg格式) 機械圖紙
