螺紋蓋注塑模
  • 該文件為dwg格式
  • 文件大小： 134.94 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

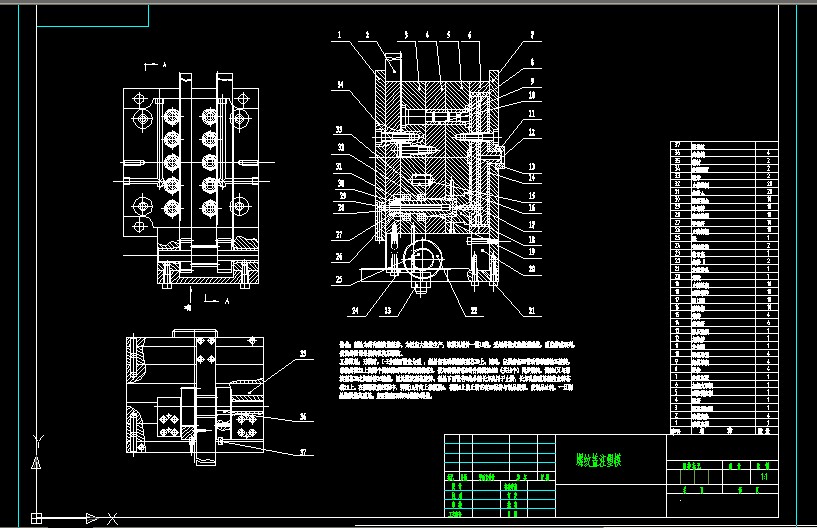

  • 螺紋蓋注塑模

  • 特點：制品為帶內螺紋的蓋體。為適應大批量生產，該模具設計一模10腔，采用外熱式熱流道系統，型腔排成雙列，借助齒輪齒條旋轉機構脫螺紋。
    工作原理：開模時，I-I分型面首先分型 ，制品留在動模螺紋型芯29上。同時，定模齒條21帶動帶軸盼輪25旋轉，帶軸齒輪25上的兩個齒輪好B同時驅動模齒條2，使與動模齒條2嚙合的齒輪A30（共10個）同步旋轉，齒輪A又與螺紋型芯29之間用鍵26連接，因此螺紋型芯旋轉。制品下面設有6處小的長方孔用于止轉，長方孔的型芯做在止轉芯套19上。在脫螺紋的過程中，彈簧15身向上推模板4，模板4上的止轉芯套19保持與制品接觸，使制品止轉。一旦制品旋轉脫離型芯，定距螺釘33即對模板4限位。
    ...
