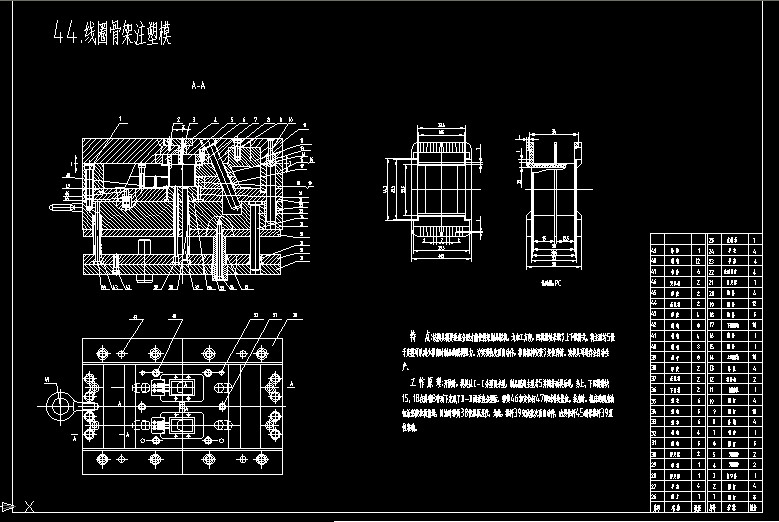

線圈骨架注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 特 點:該模具需要垂直分型才能使骨架制品脫模。為加工方便，凹模滑塊采取了上下鑲拼式。將主型芯5設于定模可以減少推出時制品的脫模阻力。為實現數次頂出動作，推出機構安裝了復位彈簧。該模具可進行全自動生產。
工 作 原 理:開模時，模具從Ⅰ-Ⅰ分型面分型，制品脫離主型芯5并隨著動模后退，當上、下凹模滑塊15、18在斜銷8帶動下完成了Ⅱ-Ⅱ面垂直分型后，彈簧46和定位釘47即對滑塊限位。推出時，機床的頂出油缸活塞使推板前進，回油時彈簧38使推板復位，為此，推桿39完成數次頂出動作，由復位桿45確保推桿39復位準確。
...
線圈骨架注塑模_下載(dwg格式) 機械圖紙
