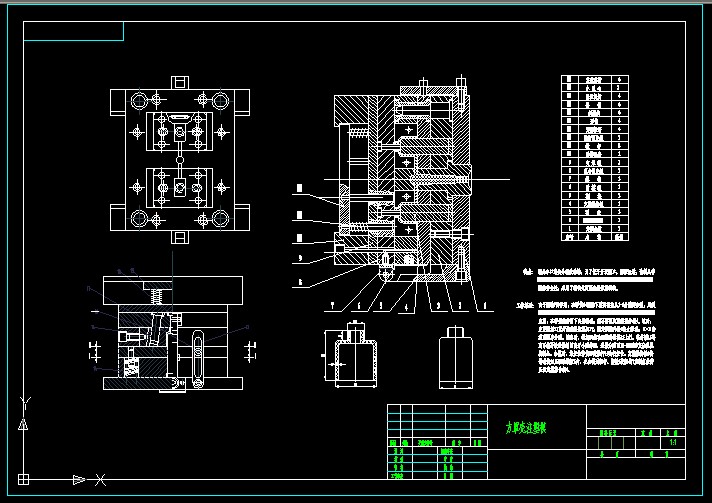

方罩殼注塑模
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 特點：制品小口端為外螺紋結構，為了便于開設澆口，縮短流道，該模具將主型芯3設在定模，型腔為兩瓣凹模斜滑塊15組合式。為提高順序開模的安全性，采用了擺鉤式定距分型拉緊機構。
工作原理：由于擺鉤7的作用，在彈簧14輔助下模具首先從1-1分型面分型，定模推件板4強制制品脫離主型芯3而留于型腔內。當擺鉤7脫離楔塊5的約束后，在彈簧的作用下向外擺動，而不再壓定模板推件板4。這時，定距拉桿13正好掛住限位螺釘17，固定模推件板4停止移動，Ⅱ-Ⅱ分型面隨即分型。推出時，推桿10推動凹模斜滑塊15上行，在斜銷16導向下斜滑塊邊推制品離開小型芯18，邊做分型面Ⅲ-Ⅲ面垂直分型脫出制品。合模時，靠復位彈簧19使推桿10先行復位，定模推件板4將斜滑塊15壓回動模板6內。在合模過程中，楔塊5使擺鉤7重新復位并壓住定模推件板4。
...
方罩殼注塑模_下載(dwg格式) 機械圖紙
