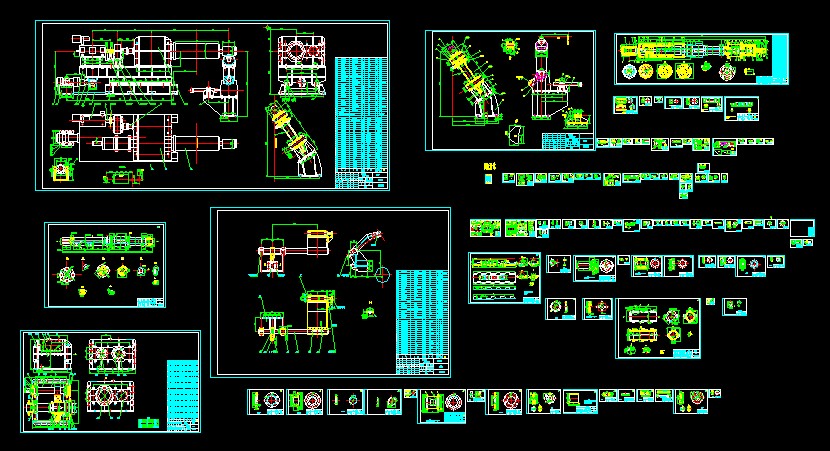

20T開卷機套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
鍛件符合JB/T5000.8-1998（設備通用技術條件）鍛件部分鍛件實驗種類Ⅲ組
熱處理：HB217-255.
未注明棱角處倒角1×45°
技術要求
1 棱角倒鈍
2 未注明圓角R1
3 調質處理HB217-255
技術要求
1焊件應符合《冶金設備制造通用技術條件》（YB/T036.11-92)的規定
2 采用E4303焊條連續焊接，焊角高度10mm
3 焊后去應力退火處理，再機加工
4 輥身180外表面襯10mm厚氯丁橡膠并打磨光滑，采用813膠粘劑粘接
技術要求
1 鋼板下料周邊粗糙度25
2 焊件應符合《冶金設備制造通用技術條件》(YB/T036.11-92)的規定
3 采用E4303焊條連續焊接，焊角高度5-10mm
4 焊后矯正變形，消除應力處理
5 未注明40H9的倒角2×45°
技術要求
1 下料周邊及坡口粗糙度25
2 焊接件應符合YB/T036.11-92《冶金設備通用技術條件焊接件》的規定
長度尺寸公差精度等級 B
角度偏差精度等級 B
形位公差精度等級 F
焊接質量等級 Ⅲ
未熔透焊縫不作探傷要求
3 用E4303焊條連續焊接
4 未注焊縫為角焊縫，焊角高度為10-15mm
5 焊后進行去應力退火處理，矯正變形后進行機加工
6 焊后進行密封滲漏試驗，不得有滲漏現象
7 焊后進行噴砂或噴丸處理 ...
20T開卷機套圖_下載(dwg格式) 機械圖紙
