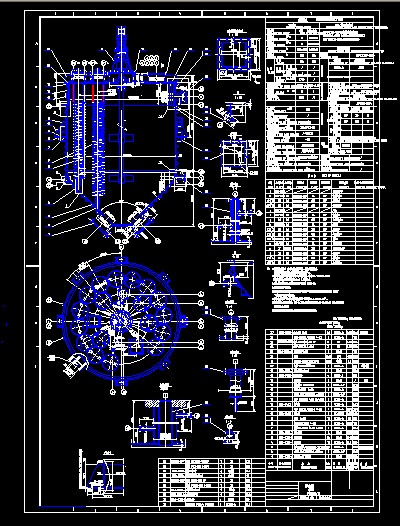

快速熔硫槽 V31001A~D
  • 該文件為dwg格式
  • 文件大小： 523.65 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-07
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 快速熔硫槽 V31001A~D

  • 技術要求
    1.容器制造完畢后，先對其進行盛水試漏，合格后再焊夾套。 并進行夾套液壓試驗，試驗壓力為0.83MPa。
    2.襯里段殼體襯里前金屬基層表面應進行除銹，達到GB/T8923-1988 《涂裝前鋼材表面銹蝕等級》Sa2 1/2級要求。
    3.設備上部襯耐酸磚，粘接劑采用KPI膠泥，配方S-2。
    4.管法蘭螺栓跨中布置。
    5.頂蓋上面的換熱盤管及其加強槽鋼和各個管口與支耳位置的相對位置按本圖，其余管口方位見工藝管口方位圖。
    6.其余節點圖見“快速熔硫槽零部件圖(一)(圖號H40-0780-2)”。
    7.本裝置共有ABCD四臺，其中AC頂蓋上面的換熱盤管及各個管口同此圖，BD頂蓋上面的布置與此左右對稱。
    8.與攪拌裝置連接的有關尺寸以攪拌裝置供貨商文件確定。 ...
