離合器分總成
  • 該文件為dwg格式
  • 文件大小： 101.32 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-06
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

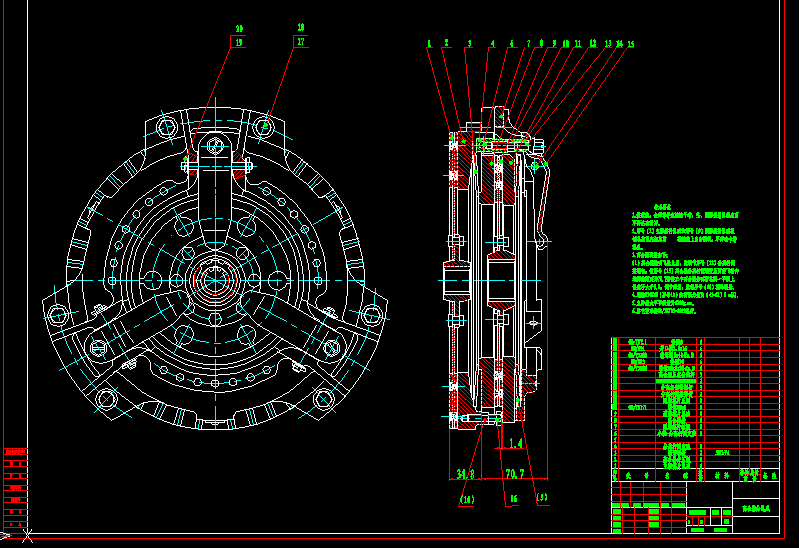

  • 離合器分總成

  • 技術要求
    1.裝配前，全部零件應清洗干凈，主、副摩擦片總成表面不得沾有油污。
    2.序號（1）主摩擦片總成和序號（9）副摩擦片總成花鍵孔應能在相應的 花鍵軸上自由滑動，不得有卡滯現象。
    3.離合器調整如下：
    （1）離合器裝到飛輪上后，應調節序號（13）分離桿調整螺釘，使序號（15）離合器分離桿頂端受壓面至飛輪內端面的距離為70.7并使三個離合器分離桿在同一平面上誤差不大于0.2，調節好后，應將序號（10）螺母摒緊。
    4.螺栓M10X40（序號18）的擰緊力矩為（41-51）N.m[A]。
    5.允許最大不平衡量為1200g.mm。
    6.其它要求按JB/T6703-1993執行。
    ...
