出口齒輪箱
  • 該文件為dwg格式
  • 文件大小： 192.39 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-06
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

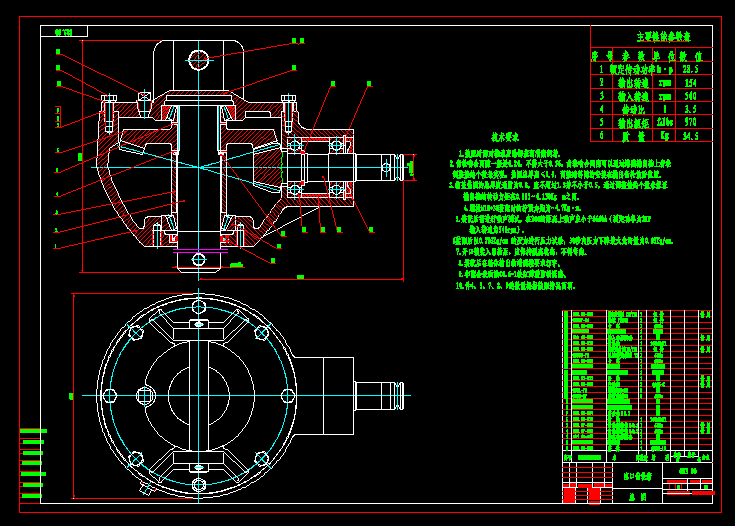

  • 出口齒輪箱

  • 技術要求
    1.裝配時兩對軸承應涂鈣基潤滑脂潤滑。
    2.齒輪嚙合間隙一般是0.24，不得大于0.56，齒輪嚙合間隙可以通過增減輸出軸上齒輪調整墊的個數來實現，墊圈總厚應≤1.0，調整時等同的安裝在輸出齒輪前后位置。
    3.箱蓋墊圈的總厚度通常為0.8，應不超過1.3并不小于0.5，通過調整墊的個數來保證輸出軸的轉動力矩在0.115～0.138Kg·m之間。
    4.螺栓M10*30裝配時的擰緊力矩為4.3～4.7Kg·m。
    5.裝配后需進行噪聲測試，在200的距離上噪聲應小于86dbA（測定功率為3KW輸入轉速為540rpm）。
    6裝配后以0.703Kg/cm 的壓力進行壓力試驗，30秒內壓力下降最大允許量為0.05Kg/cm。
    7.開口銷裝入吊軸后，應保持脫離狀態，不得彎曲。
    8.裝配后在箱體輸出軸端面按要求打字。
    9.非配合表面涂C0.6-1鐵紅醇酸防銹底漆。
    10.件4、5、7、8、9的數量根據裝配情況而頂。 ...
