單鍋筒縱置式往復爐排水火管蒸汽鍋爐全套圖

文件大小： 1.48 MB
下載次數：
文件評級：
更新時間：2014-09-03
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

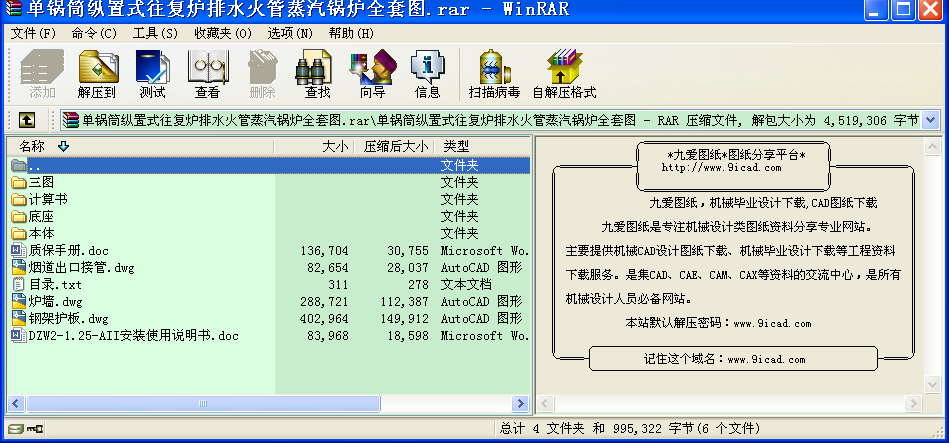

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、結構簡述
鍋爐為單鍋筒縱置式結構，自然循環水火管蒸汽鍋爐，燃燒設備采用往復推動機械化爐排，爐膛燃燒產生的煙氣先后經過翼型煙道、爐前煙室、螺紋煙管、省煤器、除塵器、引風機、煙囪后排入大氣。
爐膛輻射受熱面由兩側水冷壁(Φ51×3)及鍋殼下部組成，翼型煙道由側水冷壁向上延伸的部分及鍋殼側部級成，前部煙室由7根Φ51×3管子及前管板及前部?jī)蓚?cè)墻圍成，螺紋煙管受熱面由114根Φ63.5×3.5螺紋煙管組成，省煤器為鑄鐵管省煤器。
爐膛前部設有前拱，后部設有低而長的后拱以改善燃燒狀況，并達到消除黑煙的目的，同時使發熱值相對較低、水分、灰分、結焦性相對較高的劣質煤也能在本爐膛很好地燃燒。增加了鍋爐的煤種適應范圍。
爐膛前右側設有點火門、爐排右側下部設有清灰門、爐膛二側設有撥火門，位于前部煙室右側墻上設有檢修門，便于操作檢修，觀察。
在鍋爐后墻相對于后拱的上部及下部均設有檢查門，便于觀察燃燒情況、清除后拱上部積灰及打渣等。為便于及時清理后拱上部的積灰，在后拱后部設有兩個鑄鐵翻板門（其操作把手在后面板上）。
鍋殼內設有給水分配管、汽水分離裝置、排污裝置，兩側下集箱及前橫集箱均設有定期排裝置，以保證爐水及蒸汽的品質。
本鍋爐采用輕型爐墻結構，上部本體及爐墻均在廠內制造完成，發貨時上部為一大件，下部爐排為一大件，到安裝現場合攏后只需將上部本體的托盤與爐排相接觸部分用耐火混凝土抹嚴即可。 ...
