換氫換熱器裝配圖 90m2
  • 該文件為dwg格式
  • 文件大小： 166.4 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-02
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

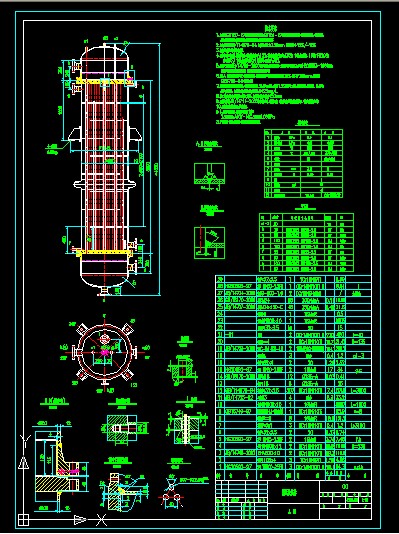

  • 換氫換熱器裝配圖 90m2

  • 1.本設備按照GB151-1999《管殼式換熱器》設計、制造、試驗和驗收，并接受國家質量技術監督局頒發的《壓力容器安全技術監察規程》的監察。
    2.設備按照JB/T4709-2000《鋼制壓力容器焊接規程》焊接，手工電弧焊時低合金鋼之間焊條選用 E5015,碳鋼與低合金鋼之間焊條選用E4315，焊接接頭除圖中注明外，其余均為連續焊接接頭，按GB985~986"焊縫坡口的基本形式與尺寸"中的規定，角焊接接頭的焊角尺寸為施焊接件中薄件的厚度，法蘭按相應的標準焊接。
    3.容器上的A類和B類焊接接頭采用x射線探傷，探傷長度不小于每條焊接接頭長度的20%，且不小于250mm，要求符合JB/T4730-2005《承壓設備無損檢測》III級合格。
    4.管箱、外頭蓋、浮頭蓋施焊后，應作消除應力熱處理，設備法蘭密封面應在熱處理后精加工。
    5.設備組焊完畢后，管程、殼程、管接頭以2.0Pa(表)進行水壓試驗。
    6.管板密封面與殼體軸線垂直，其允差為1mm。
    7.設備按JB/T4711-2003《壓力容器涂敷運輸包裝》進行油漆包裝運輸。
    8.設備防腐保溫由選用者確定。
    9.圖中橢圓封頭厚度已經考慮沖壓減薄量。
    注：該設備不得用于濕硫化氫腐蝕環境。 ...
