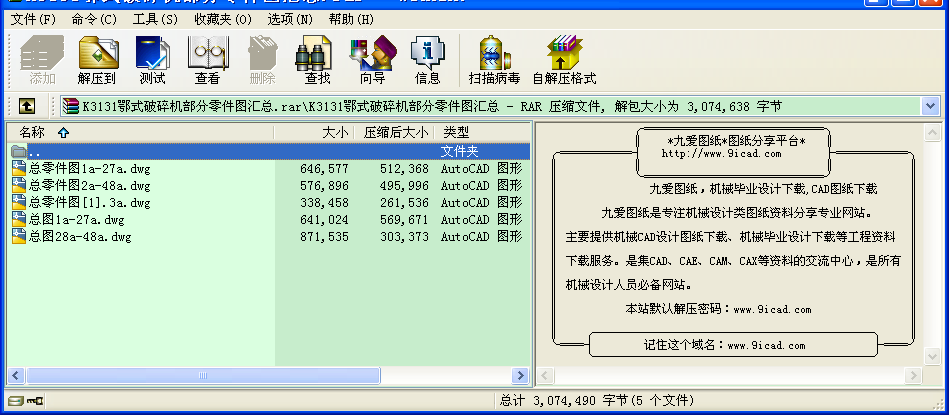

K3131鄂式破碎機部分零件圖匯總
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.鑄件不得有氣孔、縮孔、
砂眼、夾渣等鑄造缺陷。
2.未注鑄造圓角R4。
3.銳角倒鈍。
技術要求
1.鑄件須經退火處理。
2.未注倒角2X45°。
3.序1零件精加工后焊接件
在工件上并打磨
技術要求
1.鑄件材料的化學成分和機械性能應符合
JB/ZQ4300-86中關于ZGMn13-4的規定，
熱處理后硬度為HB179-229。
2.D面磨加工表面不留加工余量，其不平度
不大于2。
3.A、B面應光潔平整。
4.未注鑄造圓角R3-5。
技術要求
1.鑄件材料的化學成分和機械性能應符合
GB5675-85中有關HT300的規定，鑄件應
平整，光潔，不應有裂紋。
2.鑄件應退火處理。
3.未鑄造圓角R5。
4.未注倒角4X45°
技術要求
1.將序3壓塊壓入序2螺母內，再加工T440X5
壓塊不得凸出螺母的兩端面。
2.壓塊螺紋加工后，取出后將50H7/f7修配至50H7/js6
50f7（+0.079/+0.054） 50js6（+0.008/-0.008） 50H7（+0.025/ 0）
技術要求
1、鑄件材料的化學成分和機械性能應符合JB/ZQ4300-86中
關于ZGMn13-4的規定，熱處理后硬度為HB179-229；
2、C面磨加工，表面不留加工余量，其不平度不大于2；
3、未注鑄造圓角R10-15。
技術要求
1、鑄件材料的化學成分和機械性能應符合JB/ZQ4300-86中
關于ZGMn13-4的規定，熱處理后硬度為HB179-229；
2、C面磨加工，表面不留加工余量，其不平度不大于2；
3、A、B面應加工平整，D面打磨平整；
4、未注鑄造圓角R10-15。
技術要求
1、鑄件材料的化學成分和機械性能應符合GB3077-88
中37SiMn2MoV的有關規定；
2、粗加工后進行調質處理，處理后硬度HB217-241；
3、精加工后進行探傷檢查，不允許有發裂、夾渣等
影響質量的缺陷；
4、階梯過渡部分的圓弧處不得有明顯刻痕，特別是
R20圓弧處不得有刻痕，以免應力集中；
5、未注倒角1X45°。
...
K3131鄂式破碎機部分零件圖匯總_下載(rar格式) 機械圖紙
