棘輪機構（SA-4502）套圖

文件大小： 370.13 KB
下載次數：
文件評級：
更新時間：2014-09-01
發布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

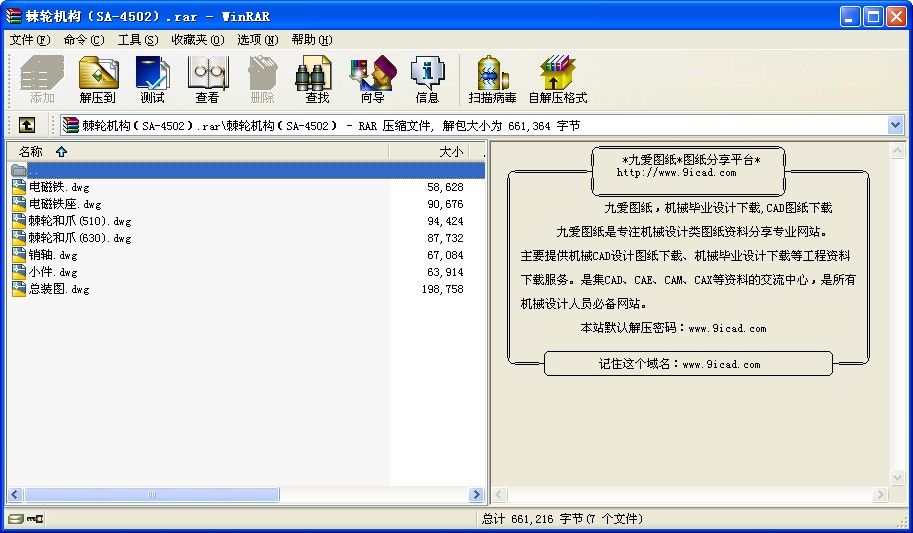

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

棘輪機構（SA-4502）
技術要求:
1.安裝時保證棘爪和棘輪的中心距且在同一直線上;
2.棘爪和電磁鐵之間用連接片連接,轉動要靈活不得有卡塞現象;
3.棘輪機構等滾筒安裝完成后再配裝.

棘輪機構（ratchet and pawl），由棘輪和棘爪組成的一種單向間歇運動機構。棘輪機構常用在各種機床和自動機中間歇進給或回轉工作臺的轉位上，也常用在千斤頂上。在自行車中棘輪機構用于單向驅動，在手動絞車中棘輪機構常用以防止逆轉。棘輪機構工作時常伴有噪聲和振動，因此它的工作頻率不能過高。

棘輪機構將連續轉動或往復運動轉換成單向步進運動。
棘輪輪齒通常用單向齒，棘爪鉸接于搖桿上，當搖桿逆時針方向擺動時，驅動棘爪便插入棘輪齒以推動棘輪同向轉動；當搖桿順時針方向擺動時，棘爪在棘輪上滑過，棘輪停止轉動。為了確保棘輪不反轉，常在固定構件上加裝止逆棘爪。搖桿的往復擺動可由曲柄搖桿機構、齒輪機構和擺動油缸等實現，在傳遞很小動力
棘輪機構示意圖
棘輪機構示意圖
時，也有用電磁鐵直接驅動棘爪的。棘輪每次轉過的角度稱為動程。動程的大小可利用改變驅動機構的結構參數或遮齒罩的位置等方法調節，也可以在運轉過程中加以調節。如果希望調節的精度高于一個棘齒所對應的角度，可應用多棘爪棘輪機構。

工作原理
圖示為機械中常用的外嚙合式棘輪機構，它由主動擺桿，棘爪，棘輪、止回棘爪和機架組成。主動件空
棘輪機構的基本模式和工作原理
棘輪機構的基本模式和工作原理
套在與棘輪固連的從動軸上，并與驅動棘爪用轉動副相聯。當主動件逆時針方向擺動時，驅動棘爪便插入棘輪的齒槽中，使棘輪跟著轉過一定角度，此時，止回棘爪在棘輪的齒背上滑動。當主動件順時針方向轉動時，止回棘爪阻止棘輪發生順時針方向轉動，而驅動棘爪卻能夠在棘輪齒背上滑過，所以，這時棘輪靜止不動。因此，當主動件作連續的往復擺動時，棘輪作單向的間歇運動。
...
