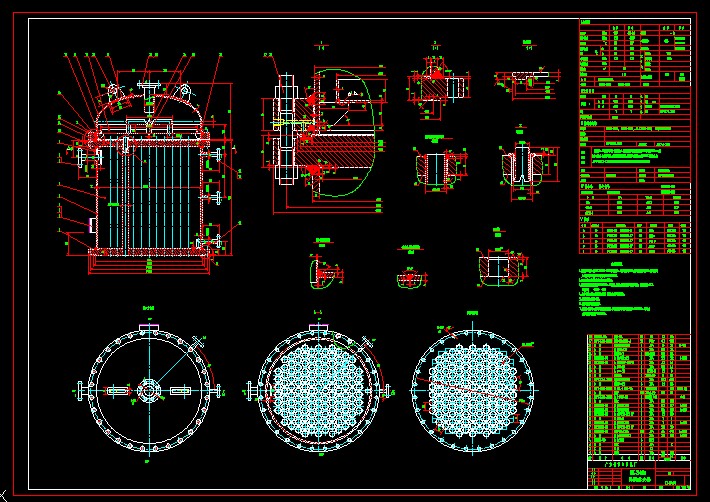

降膜蒸發器 22m2 01E-204d-e
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、焊接接頭型式及尺寸按HG20583-1998中的規定,A、B類對接焊縫DU4;接管與殼體的焊縫為G4；焊縫的焊腳尺寸按較薄板的厚度,法蘭的焊接按相應法蘭標準中的規定。
2、法蘭的螺栓通孔應與殼體主軸線或鉛垂線跨中布置。
3、換熱管的規格的尺寸偏差按GB13296-91《鍋爐、熱交換器用不銹鋼無縫鋼管》的規定，其外徑偏差為±0.2，壁厚偏差為+12%～ -10％ 。
4、殼程（筒體）內表面的焊縫應磨平光滑，不得有凹凸不平等劃痕缺陷。
5、設備保溫層由現場施工制作。
6、設備應有可靠的靜電接地裝置。
7、本設備應在相應的工藝管道上設置安全卸壓裝置，以確保設備管程的真空度不大于0.098 MPa，進入設備殼程的介質壓力不大于1.25 MPa。
8.本設備的A、 B類焊縫必須進行X射線探傷檢查，檢查長度不得小于各條焊縫長度的20%,且不小于250mm,局部探傷必須包括每一相交的焊縫接頭；以及拼接封頭的對接焊縫、拼接管板的對接焊縫必須進行100%X射線探傷；按JB/T4730.1～4730.6-2005 《承壓設備無損檢測》標準要求分別達III級和Ⅱ級為合格。 ...
降膜蒸發器 22m2 01E-204d-e_下載(dwg格式) 機械圖紙
