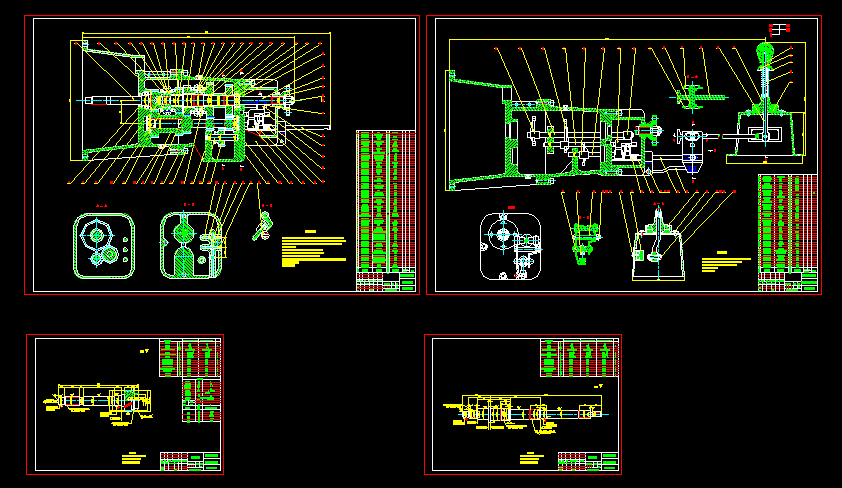

變速器總成
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.裝配前箱體與其它不加工面需清理干凈,除去毛邊,毛刺,并浸透防銹漆;
2.零件在裝配前應用煤油清洗,軸承用汽油清洗干凈當軸承晾干后表面應涂油;
3.齒輪裝配后應用漆色法檢查接觸斑點,圓柱齒輪沿齒高不小于40%,沿齒
長不小于50%;
4.調整、固定軸承時應留有軸向間隙0.2-0.4毫米;
5.變速箱內裝變速器專用齒輪油,油量到規定刻度;
6.箱體內表面涂耐油油漆,外表面涂黑色油漆;
7.變速器各個接觸面及密封處不能漏油,箱體結合面應涂以密封膠,不能隨意使
用其它填充材料;
8.裝合后試驗。
技術要求
1.裝配前箱體與其它不加工面需清理干凈,除去毛邊,毛刺;
2.調整變速桿彈簧預緊力,變速桿不能隨機晃動;
3.后端蓋結合面應涂以密封膠,不能隨意使
用其它填充材料;
4.裝合后試驗。
技術要求
1.滲碳淬火,硬度56~62HRC;
2.未注倒角半徑均為C2;
3.未畫倒角處去毛刺;
技術要求
1.滲碳淬火,硬度56~62HRC;
2.未注倒角半徑均為C2;
3.未畫倒角處去毛刺;
...
變速器總成_下載(dwg格式) 機械圖紙
