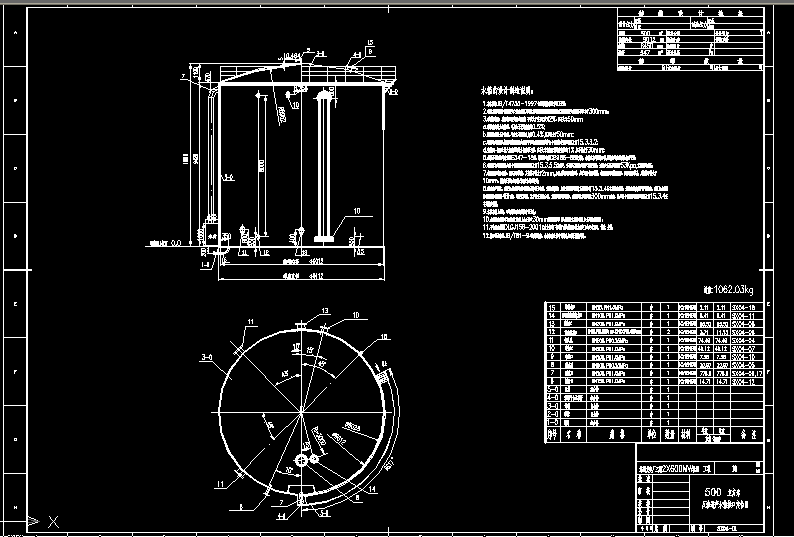

500立方米反滲透水箱

文件大小： 146.14 KB
下載次數：
文件評級：
更新時間：2014-08-31
發 布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1.本水箱按JB/T4735-1997《鋼制焊接常壓容器》設計；
2.罐底板相鄰兩個焊接接頭之間的距離及邊緣板焊接接頭距離底層罐壁縱向焊接接頭的距離不應小于300mm；
3.罐底焊接后，其局部凹凸變形的深度，不應大于變形長度的2%，且不大于50mm
a.罐壁高度的允許偏差，不應大于設計高度的0.5%;
b.罐壁鉛錘的允許偏差，不應大于罐壁高度的0.4%,且不得大于50mm:
c.罐壁的局部凹凸變形及底圈壁板內表面半徑的允許偏差應符合《鋼制焊接常壓容器》第15.3.3.2:
d.殼體同一斷面上最大內直徑與最小內直徑之差，應不大于該斷面設計內直徑的1%,且不得大于30mm:
5.壁板不銹鋼的焊條采用E347-15型，焊縫結構按GB986-88的規定，箱體對接焊縫接口處的焊疤均應用砂輪打磨平滑；
6.罐底所有焊接接頭應按《鋼制焊接常壓容器》第15.3.5.5條規定，采用真空箱法進行嚴密性試驗，試驗負壓值不得低于53Kpa,無滲漏為合格；
7.拱頂頂板的加強肋，用弧形板檢查，其間隙不得大于2mm,加強肋與頂板組焊時，應采取防變形措施；拱頂頂板預制成型后，用弧形板檢查，其間隙不得大于10mm，拱頂頂板與加強肋之間應采用連續焊；
8.罐底的嚴密性，應以充水試驗過程中罐底無滲漏為合格，若發現滲漏，應按《鋼制焊接常壓容器》第15.3.4條有關規定補焊；罐壁的強度及嚴密性試驗，應以充水到設計最高液位并保持48h后，罐壁無滲漏、無異常變形為合格，發現滲漏時應放水，使液面比滲漏處低300mm左右，并應按《鋼制焊接常壓容器》第15.3.4條有關規定補焊；
9.水箱本體上縱向、環向焊縫應避開接管的開孔；
10.水箱就位前要求在基礎上先鋪上山丘形之30mm厚的瀝青砂（具體斜坡比例參照相應土建基礎圖紙）；
11.平臺及盤梯按DLGJ158-2001《火力發電廠鋼制平臺扶梯設計技術規定》的要求設計、制作、安裝；
12.接口法蘭按照JB/T81-94標準制作，水箱本體上接管的開孔應避開箱體焊縫。
...
