管支架標準套圖
  • 該文件為dwg格式
  • 文件大小: 257.79 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-30
  • 發 布 人: 1816359964
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

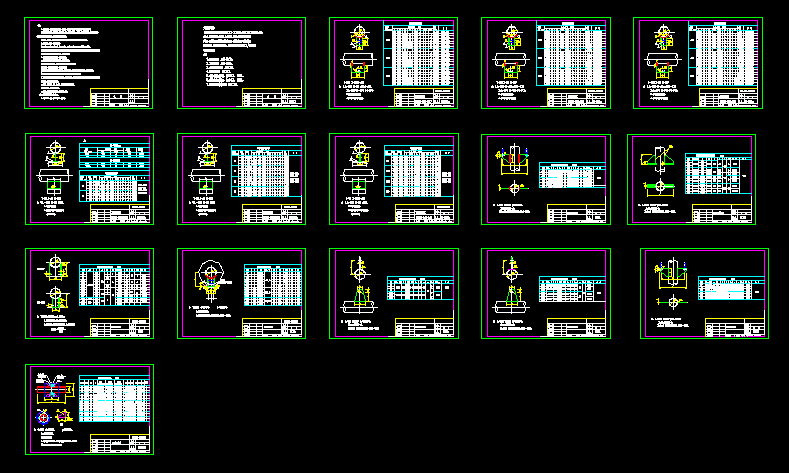

  • 管支架標準套圖
  • 技術要求
    1.常用的管道支、吊架按用途分為滑動支架、固定支架、導向支架幾吊架等。每種支、吊架對有多種結構形式。
    2.管道支架型式的選擇,主要應考慮:管道的強度、剛度;輸送介質的溫度、工作壓力;管材的線膨脹系數;管道運行后的受力狀態及管道安裝的實際位置狀況等。同時應考慮制作和安裝的成本。
    3.管道支、吊架材料一般用Q235普遍碳素鋼制作,其加工尺寸、精度及焊接等應符合設計要求。
    4.選用管道支、吊架時,應遵守下例原則:
    A.在管道上不允許有任何位移的地方,應設置固定支架。固定支架要生根在牢固的廠房結構或專設的結構物上。
    B.在管道上無垂直位移或垂直位移很小的地方,可裝活動支架或剛性支架。活動支架的型式,應根據管道對摩擦作用的不同來選擇:
    a.對由于摩擦而產生的作用力無嚴格限制時,可采用滑動支架;
    b.當要求減少管道軸向摩擦作用力時,可采用滾珠支架;
    c.當要求減少管理水平位移的摩擦作用力時,可采用滾柱支架;
    滾珠和滾柱支架結構較為復雜,一般只用于介質溫度較高和管徑較大的管道上。
    在架空管道上,當不便裝設活動支架時,可采用剛性支架。
    C.在水平管道上只允許管道單向水平位移的地方,在閥門的兩側,∏型補償器兩側適當距離的地方,應裝設導向支架。
    D.垂直管道通過樓板或屋頂時,應設套管,套管不應限制管道位移和承受管道垂直負荷。
    E.對于室外架空敷設的大直徑管道的獨立活動支架,為減少摩托車力,應設計為撓性的或采用可靠的滾動支架,避免采用剛性支架。
    5.管道支、吊架制作應遵守下例規定:
    a.管道支、吊架的型式、材質、加工尺寸、精度及焊接等應符合設計要求。
    b.支架底板及支、吊架的工作面應平整。
    c.管道支、吊架焊縫應進行外觀檢查,不得有漏焊、欠焊、裂紋、咬肉等缺陷。焊接變形應予以矯正。
    e.制作合格的支、吊架,應進行防腐處理,妥善保管。
    ...
