氣缸頭組合(K172FMM.02.1-00)
  • 該文件為dwg格式
  • 文件大小： 821.75 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-26
  • 發 布 人： 2577956052
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

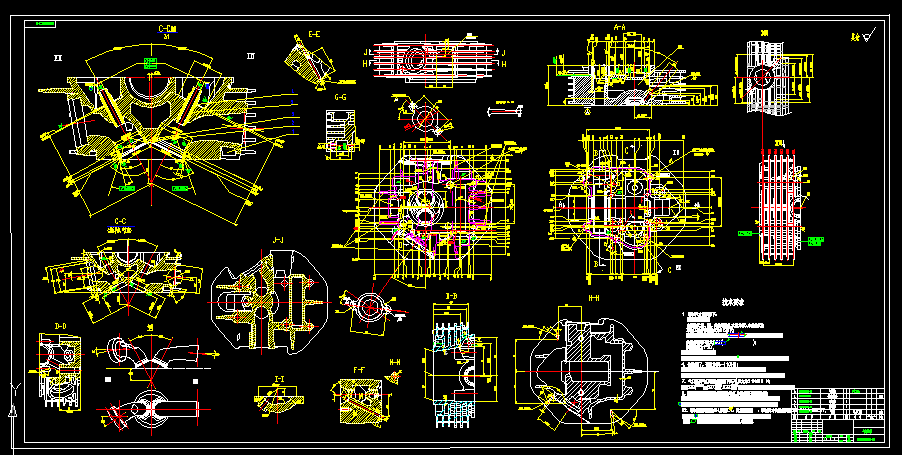

  • 氣缸頭組合(K172FMM.02.1-00)

  • 技術要求
    1. 未注尺寸標注如下：
    內側的R,筋、壁、凸臺等的R,大的為R5,小的為R2;
    不加工鑄件部位的R為0.5以下;
    筋、壁等頂端的R為壁厚的1/2;
    凸起部前端R最大為R1;
    拔模斜度為1°30';
    2. 毛坯進行噴砂處理;
    3. 氣缸頭內部在氣壓0.294MPa(3kg/cm )的情況下，無泄漏現象;
    4. 熱處理T7，硬度為85~110HB;
    5. 未注孔中心距公差：M6、M8螺紋孔為±0.1;所有緊固孔為±0.2;
    6. 各孔對接合面的垂直度:2×13的銷孔為100:0.15;各螺紋孔為100:0.44;
    7. 氣門座及氣門導套在常溫下壓入,壓力為2.94×10 N;
    8. ...
