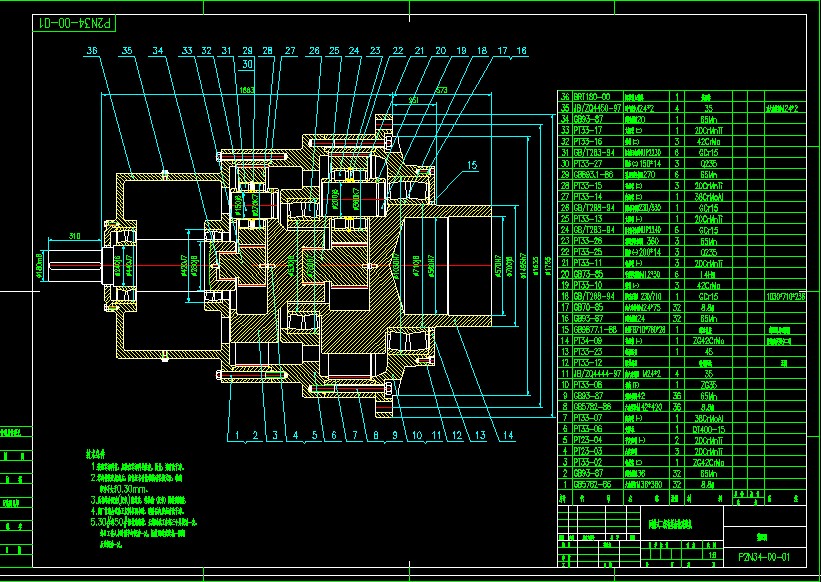

P2N34P系列行星齒輪減速機裝配圖
  • 該文件為dwg格式
  • 文件大小： 830.19 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-26
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 50 積分
  • P2N34P系列行星齒輪減速機裝配圖

  • P2N34P系列行星齒輪減速機

    特點：
    ◆ P系列行星齒輪減速器采用漸開線行星齒輪傳動，合理利用內、外嚙合、功率分流。因此具有重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低、適應性強等特點
    ◆ 箱體采用球墨鑄鐵，大大提高了箱體的剛性及抗震性。
    ◆ 輸入方式：同心軸輸入，斜齒輪輸入，錐齒輪-斜齒輪輸入，錐齒輪輸入。
    ◆ 輸出方式：內花鍵式，空心軸收縮盤式，外花鍵式，實心軸平鍵。
    ◆ 安裝形式：水平安裝，垂直安裝，扭力臂安裝。
    ◆ P系列產品有9-34型規格，行星傳動級數有2級和3級。速比為25-4000。
    ◆ 采用模塊化設計，可根據客戶要求進行變化組合。
    ◆ 和R系列、K系列組合可得到更大速比。
    技術參數：
    速比范圍：基本型25～4000
    扭矩范圍：2.6～900 kNm
    功率范圍：22～1920 kW
    型號標記：
    基本型號：
    形 式：P2NA.. P2LA.. P2SA.. P2KA.. P3NA.. P3SA.. P3KA..
    機座號：9~34

    本人可以出售P2N34 .P系列行星齒輪減速機，P9~34，共153個機座，有同軸式輸入、平行軸輸入、垂直軸輸入以及電動機直聯等多種結構形式，以實現客戶各式各樣的需求。最大功率至9500KW，最大輸出扭矩1920000 N/m，最大傳動比至4000。全套圖紙 需要聯系 qq：184819733 ...
