鼓風機裝配圖
  • 該文件為dwg格式
  • 文件大小： 669.15 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-24
  • 發 布 人： 2841899187
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

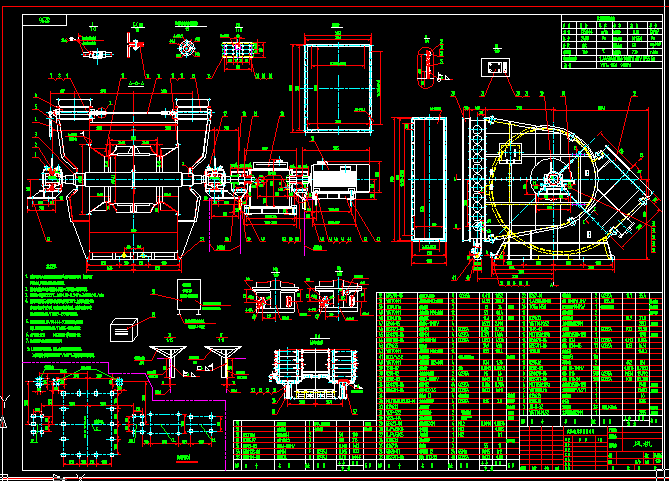

  • 鼓風機裝配圖

  • 鼓風機裝配圖
    技術要求
    1、吊裝轉子組時,必須在吊鉤上套上手動葫蘆,在轉子組最后定位時 使用手動葫蘆慢慢起落,不要碰傷主軸與軸承的接觸面.
    2、調整機殼或轉子組的中心高使葉輪與進風口達到圖中所示的熱膨脹間隙.
    3、冷卻水進口溫度不大于33°C. 水壓為0.08～0.3MPa，冷卻水量為30L/min.
    4、風機須經運轉試驗,運轉試驗時的軸承溫度不超過70°c,待軸承溫度穩定后繼續運轉的時間不少于2小時,風機在運轉時不應有磨擦、碰撞等不正常的聲音,并且振動值應符合JB/T8689-1998標準的規定。
    5、風機的包裝應符合JB/T6444-92標準的規定,機殼必須散裝.風機的涂裝必須符合JB/T6886-93標準的規定.
    6、所有法蘭面必須加石墨繩密封以防漏氣.
    注: 1.風機總重量不包括電機、液偶、執行器及膜片聯軸器的重量。
    2.本圖為順時針旋轉風機(進180°/出45°)，逆時針旋轉風機按圖反制。 ...
