高壓油缸裝配圖

文件大小： 67.32 KB
下載次數：
文件評級：
更新時間：2014-08-24
發 布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

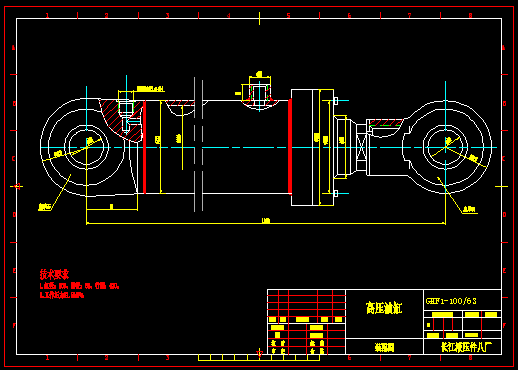

高壓油缸裝配圖
技術要求
1.缸徑：100。桿徑：63。行程：420。
2.工作壓力31.5MPa

液壓缸是將液壓能轉變?yōu)闄C械能的、做直線往復運動（或擺動運動）的液壓執行元件。它結構簡單、工作可靠。用它來實現往復運動時，可免去減速裝置，并且沒有傳動間隙，運動平穩，因此在各種機械的液壓系統中得到廣泛應用。液壓缸輸出力和活塞有效面積及其兩邊的壓差成正比；液壓缸基本上由缸筒和缸蓋、活塞和活塞桿、密封裝置、緩沖裝置與排氣裝置組成。緩沖裝置與排氣裝置視具體應用場合而定，其他裝置則必不可少。[1]
類型
編輯

根據常用液壓缸的結構形式，可將其分為三種類型：環衛垃圾車的液壓缸的結構形式多種多樣，其分類方法也有多種：按運動方式可分為直線往復運動式和回轉擺動式；按受液壓力作用情況可分為單作用式、雙作用式；按結構形式可分為活塞式、柱塞式、多級伸縮套筒式；、齒輪齒條式等；按安裝形式可分為拉桿、耳環、底腳、鉸軸等；按壓力等級可分為16Mpa、25Mpa、31.5Mpa等。[2]
液壓缸(工程機械類)
液壓缸(工程機械類)
活塞式

hsg型工程機械液壓缸
單活塞桿液壓缸只有一端有活塞桿。如圖所示是一種單活塞液壓缸。其兩端進出口油口A和B都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。
活塞僅能單向運動，其反方向運動需由外力來完成。但其行程一般較活塞式液壓缸大。
活塞式液壓缸的工作原理

活塞式液壓缸可分為單桿式和雙桿式兩種結構，其固定方式由缸體固定和活塞桿固定兩種，按液壓力的作用情況有單作用式和雙作用式。在單作用式液壓缸中，壓力油只供液壓缸的一腔，靠液壓力使缸實現單方向運動，反方向運動則靠外力（如彈簧力、自重或外部載荷等）來實現；而雙作用液壓缸活塞兩個方向的運動則通過兩腔交替進油，靠液壓力的作用來完成。
如圖所示為單桿雙作用活塞式液壓缸示意圖。它只在活塞的一側設有活塞桿，因而兩腔的有效作用面積不同。在供油量相同時，不同腔進油，活塞的運動速度不同；在需克服的負載力相同時，不同腔進油，所需要的供油壓力不同，或者說在系統壓力調定后，環衛垃圾車液壓缸兩個方向運動所能克服的負載力不同。
柱塞式

（1）柱塞式液壓缸是一種單作用式液壓缸，靠液壓力只能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重；
（2）柱塞只靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適于做長行程液壓缸；
（3）工作時柱塞總受壓，因而它必須有足夠的剛度；
（4）柱塞重量往往較大，水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。
伸縮式

伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用于工程機械和農業機械上。有多個一次運動的活塞，各活塞逐次運動時，其輸出速度和輸出力均是變化的。
雙作用單活塞桿式液壓缸
雙作用單活塞桿式液壓缸
擺動式
擺動式液壓缸是輸出扭矩并實現往復運動的執行元件，也稱擺動式液壓馬達。有單葉片和雙葉片兩種形式。定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往復擺動。
2緩沖裝置
在液壓系統中使用液壓缸驅動具有一定質量的機構，當液壓缸運動至行程終點時具有較大動能，如未作減速處理，液壓缸活塞與缸蓋將發生機械碰撞，產生沖擊、噪聲，有破壞性。為緩和及防止這種危害發生，因此可在液壓回路中設置減速裝置或在缸體內設緩沖裝置[3] 。
3加工
缸筒作為液壓缸、礦用單體支柱、液壓支架、炮管等產品的主要部件，其加工質量的好壞直接影響整個產品的壽命和可靠性。缸筒加工要求高，其內表面粗糙度要求為Ra0.4～0.8µm，對同軸度、耐磨性要求嚴格。缸筒的基本特征是深孔加工，其加工一直困擾加工人員。更多技術可咨詢：寧波高新區鏡博士科技有限公司周剛
采用滾壓加工，由于表面層留有表面殘余壓應力，有助于表面微小裂紋的封閉，阻礙侵蝕作用的擴展。從而提高表面抗腐蝕能力，并能延緩疲勞裂紋的產生或擴大，因而提高缸筒疲勞強度。通過滾壓成型，滾壓表面形成一層冷作硬化層，減少了磨削副接觸表面的彈性和塑性變形，從而提高了缸筒內壁的耐磨性，同時避免了因磨削引起的燒傷。滾壓后，表面粗糙度值的減小，可提高配合性質。
油缸是工程機械最主要部件，傳統的加工方法是：拉削缸體——精鏜缸體——磨削缸體。采用滾壓方法是：拉削缸體——精鏜缸體——滾壓缸體，工序是3部分，但時間上對比：磨削缸體1米大概在1-2天的時間，滾壓缸體1米大概在10-30分鐘的時間。投入對比：磨床或絎磨機（幾萬——幾百萬），滾壓刀（1仟——幾萬）。滾壓后，孔表面粗糙度由幢滾前Ra3.2～6.3um減小為Ra0.4～0.8&um，孔的表面硬度提高約30%，缸筒內表面疲勞強度提高25%。油缸使用壽命若只考慮缸筒影響，提高2～3倍，鏜削滾壓工藝較磨削工藝效率提高3倍左右。以上數據說明，滾壓工藝是高效的，能大大提高缸筒的表面質量。
油缸經過滾壓后，表面沒有鋒利的微小刃口，長時間的運動摩擦也不會損傷密封圈或密封件，這點在液壓行業特別重要。
4優點
金屬工件在表面滾壓加工后，表層得到強化極限強度和屈服點增大，工件的使用性能、抗疲勞強度、耐磨性和耐腐蝕性都有明顯的提高。經過滾壓后，硬度可提高15～30%，而耐磨性提高15%。
滾壓加工可以使表面粗糙度從Ra6.3提高到Ra2.4～Ra0.2。并且有較高的生產效率，有些工件可在數分或數秒鐘內完成。

滾壓加工能解決某些工藝方法不易實現的關鍵問題。例如對特大形缸體的加工。同時它也適用于特小孔的精整加工或某些特殊材料的精整加工。
滾壓加工使用范圍廣，在各大、中及小型工廠均能使用。不論是從加工質量、生產效率，生產成本等方面來看，滾壓加工都是一項比較優越的加工方法。在某些方面，它完全可代替精磨、研磨、珩磨等光整加工。
按外力傳遞到滾壓工具的加工方法可分為機械式、滾壓式和彈簧式三類。
按加工性質，可分為光精加工、強化加工兩類 ...
