卷筒用球面滾子聯軸器
  • 該文件為dwg格式
  • 文件大小： 96.98 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-24
  • 發 布 人： 2841899187
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

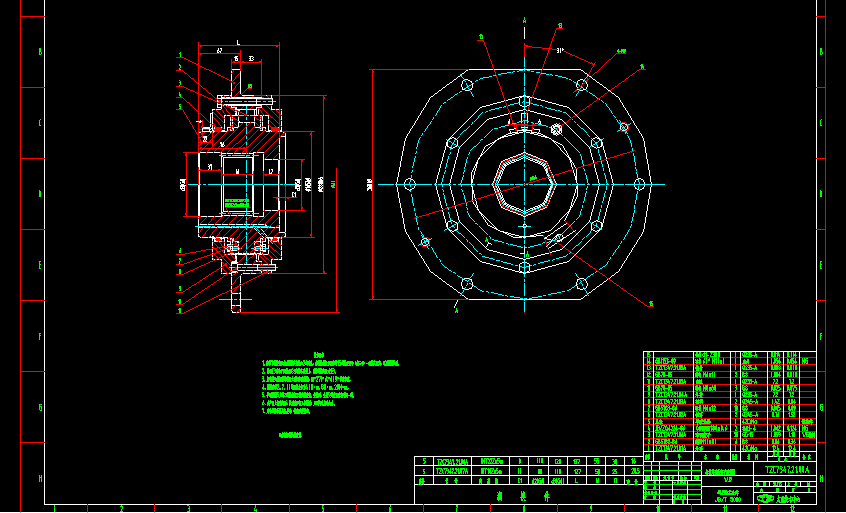

  • 卷筒用球面滾子聯軸器

  • 技術要求
    1. 序號7螺栓裝配前在螺栓頭部鉆φ2的通孔，在螺栓擰緊后用序號15的鐵絲兩個（或三個）一組將其固定，以防螺栓松動。
    2. 指針13對稱于兩螺釘頭之間焊在外蓋上，角焊縫焊角尺寸為3。
    3. 所有螺紋緊固件的螺紋上涂厭氧膠粘接，用“271”或“609”號樂泰膠。
    4. 螺栓序號2、7、10的預緊力矩為40N·m、8N·m、20N·m。
    5. 半聯軸器5上的三道刻痕表示軸向補償量。安裝時，外蓋9外表面對準中間一道。
    6. 在產品上安裝好后，從油嘴口打入潤滑脂，至通氣孔出油為止。
    7. 序號8擋板厚度超差時，修磨后再裝配。


    ※未包括調換件重量。
    ...
