U型四繩抓斗 4.5立方米
  • 該文件為dwg格式
  • 文件大小: 684.09 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-23
  • 發 布 人: kongbei
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分

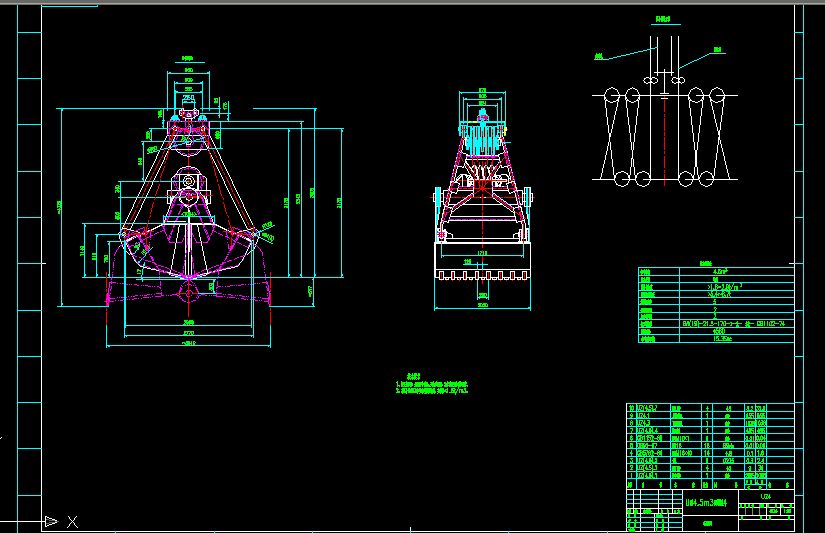

  • U型四繩抓斗 4.5立方米
  • 四繩抓斗主要與具有兩組起升卷筒的橋式或門式起重配套使用,抓取各類松散的堆積物,進行裝車、卸車、轉堆加料等作業。根據抓取物料類別和用戶要求可設計帶齒的、平行大梁張開、水下作業等形式。由于抓斗斗部的大小不同,所抓取物料的容量不同,我們通常把抓斗分成:輕、中、重、超重四種級別。
    四繩抓斗由撐桿、顎板及橫梁組成。四繩抓斗的取料動作依靠起重機上的起升卷筒與開閉卷筒控制,起升卷筒上纏繞的兩根鋼絲繩端部固定在抓斗頭部的楔殼上,楔殼與抓斗頭部鉸接,起升卷筒轉動時鋼絲繩通過楔殼帶動抓斗上升與下降;開閉卷筒上纏繞的兩根鋼絲繩通過導輪纏繞在抓斗頭部與橫梁的滑輪之間,控制抓斗的開閉。 取料時,抓斗以張開的狀態下降到料堆上(此時開閉卷筒不動),系那個起升方向開動開閉卷筒(起升繩不動),在抓斗自重作用下,抓斗顎板挖入物料,抓斗完全閉合后,同時開動起升卷筒與開閉卷筒,將滿載抓斗提升到一定高度,開動起重機把抓斗移動到卸料位置,向下降方向開動開閉卷筒(起升卷筒不動),抓斗開張卸料。 ...
