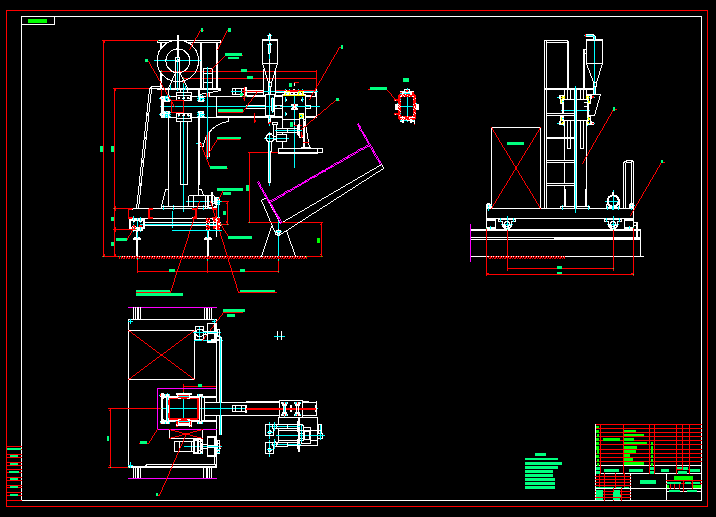

懸臂焊機 HBE01-001

文件大小： 148.45 KB
下載次數：
文件評級：
更新時間：2014-08-22
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

焊機就是為焊接提供一定特性的電源的電器，焊接由于靈活簡單方便牢固可靠，焊接后甚至與母材同等強度的優點廣泛用于各個工業領域，如航空航天，船舶，汽車，容器等。
工作原理
電焊機的主要部件是一個降壓變壓器，次級線圈的兩端是被焊接工件和焊條，工作時引燃電弧，在電弧的高溫中將焊條熔接于工件的縫隙中。由于電焊變壓器的鐵芯有自身的特點，因此具有電壓急劇下降的特性，即在焊條引燃后電壓下降；在焊條被粘連短路時，電壓更是急劇下降。
在焊接操作時，雖然電路中的電流處處相等，但由于各處的電阻不一樣，在不固定接觸處的電阻最大(這個電阻叫接觸電阻)，根據電流的熱效應定律(也叫焦爾定律)，即 Q=IR．t可知：在電流相等時，則電阻越大的部位發熱越高，因此在焊接時，焊條的觸頭也就是被接的金屬體的接觸處的接觸電阻最大，則在這個部位產生的電熱自然也就最多，加之焊條是熔點較低的合金，自然容易熔化。熔化后的合金焊條芯粘合在被焊物體上，冷卻后便把焊接對象粘合在一塊。
一般直流逆變電焊機面板上均設有輸出直流電流調節旋鈕。逆變直流電焊機先是將單相交流220V電壓或三相交流 380v電壓進行橋式整流、濾波，然后供給功率開關器件進行逆變處理。
少部分逆變電焊機先利用555 時基電路等脈沖產生電路產生矩形脈沖波，再利用三極管進行電流放大，接著用一對互補場效應管進行電壓放大，從而產生高頻信號，最后利用升壓變壓器進行升壓，在二次繞組上得到感應交流電。其功率的大小取決于放大電路的放大能力。
逆變電焊機多采用由 IGBT管組成單端正激式逆變電路，其控制系統多采用脈寬調制芯片 SG3525，其逆變頻率為20kHz，并能進行恒流外特性控制。系統在空載時，由于采用電壓反饋控制，PWM 調制器間斷地輸出脈沖，因間歇振蕩的頻率低且脈沖寬度窄，這樣不但空載損耗小，而且變壓器不易飽和。由于該類焊機采用以脈寬調制 PWM為核心的控制技術，從而可獲得較好的恒流特性和優異的焊接工藝效果。 ...
