鼓形齒式卷筒聯軸器 DC01A-00
  • 該文件為dwg格式
  • 文件大小： 409.51 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-19
  • 發 布 人： 2303143778
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

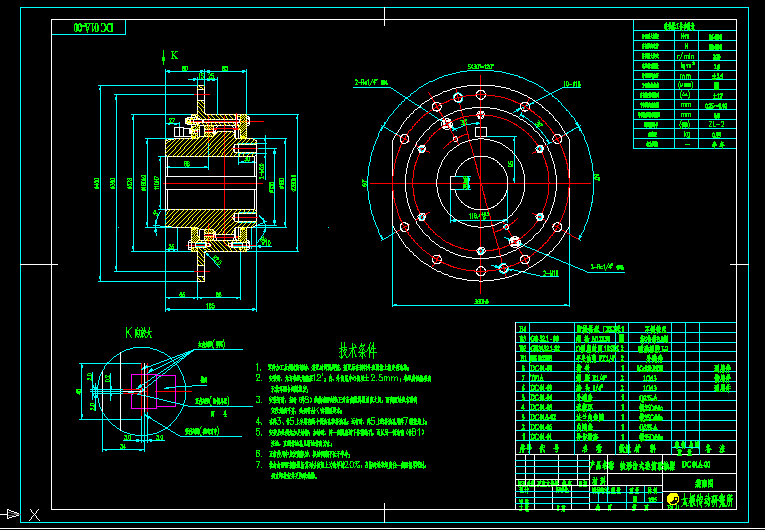

  • 鼓形齒式卷筒聯軸器 DC01A-00

  • 技術要求
    1.零件加工后須涂防銹油，裝配時即洗即裝，裝配后在部件外表面涂上指定色油漆
    2.安裝時，允許軸線角偏差12分，內外齒寬中心偏差正負2.5mm，軸線高低偏差由承載環配合間隙限定
    3.安裝好時，指針的前端面刻線正對齒側隙界限刻痕之間，兩側面刻線與軸向定位刻痕平齊，必須符合K向試圖要求
    4.在件3、件5上分別有兩個供油孔和排油孔，運行時，減上的排油孔用件7螺塞堵上
    5.安裝后必須先加足油脂，加油時，將一側螺塞卸下作排油孔，而從另一側油嘴注油，直到排油孔見新油排出為止
    6.正常使用中應定期換油，換油周期不長于半年
    7.輪齒齒面磨損極限折算到分度圓上為齒厚的20%,當指針刻線超出任一側磨損界限時，必須立即檢查并更換聯軸器。 ...
