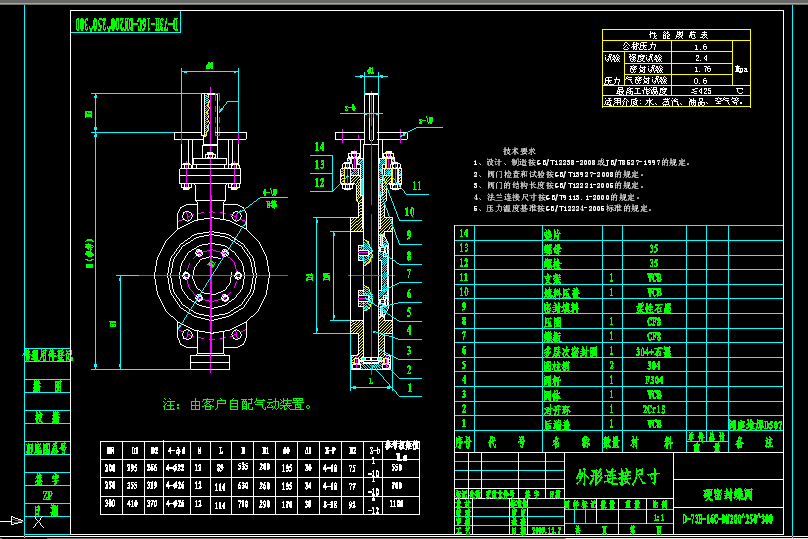

硬密封蝶閥 D-73H-16C-DN200^250^300
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、設計、制造按GB/T12238-2008或JB/T8527-1997的規定。
2、閥門檢查和試驗按GB/T13927-2008的規定。
3、閥門的結構長度按GB/T12221-2005的規定。
4、法蘭連接尺寸按GB/T9113.1-2000的規定。
5、壓力溫度基準按GB/T12224-2005標準的規定。
硬密封蝶閥又叫翻板閥，是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。硬密封蝶閥在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。硬密封蝶閥適用于發生爐、煤氣、蒸汽、天然氣、城市煤氣、冷熱空氣、化工冶煉工程和發電環保系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。硬密封蝶閥可分為手動硬密封蝶閥，氣動硬密封蝶閥，電動硬密封蝶閥。
工作原理
硬密封蝶閥是以圓形蝶板（密閉件）隨閥軸的轉動來實現管道的開啟或關閉的閥門，主要做截?cái)嚅y使用,亦可設計成具有切斷和節流調節的功能。目前硬密封蝶閥在低壓大中口徑管道上的使用越來越多。硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。
硬密封蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。硬密封蝶閥的結構原理尤其適合制作大口徑閥門。硬密封蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。 ...
