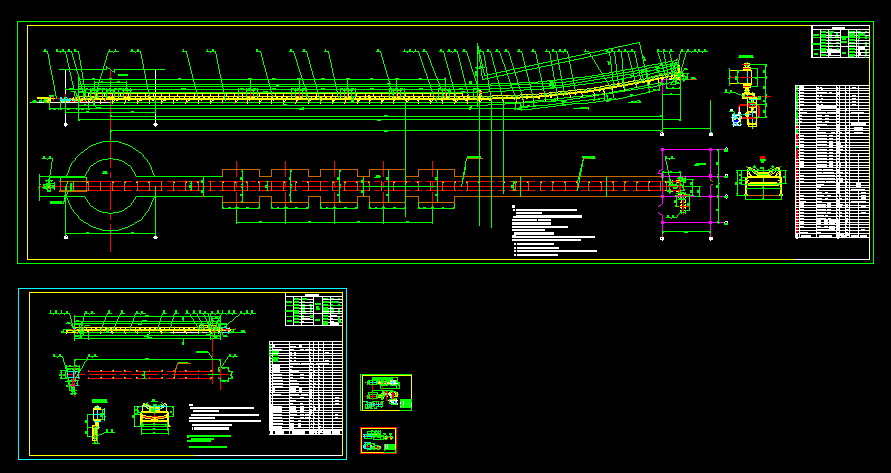

帶式輸送機 帶寬1600MM,長度148235
  • 該文件為dwg格式
  • 文件大小: 1.12 MB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-16
  • 發 布 人: 2104573392
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 帶式輸送機  帶寬1600MM,長度148235
  • 技術要求
    1.本輸送機的制造執行《帶式輸送機技術條件》(GB/T10595—1989)和《帶式輸送機安全規范》(GB/T14784—1993)。
    2.本輸送機的安裝及驗收執行《連續輸送設備安裝工程施工及驗收規范》(GB50270—98)。
    3.膠帶接頭采用硫化接頭方式在安裝現場進行。
    4.帶式輸送機中間架與支腿在安裝時用螺栓連接。
    5.在輸送機上帶面設有3組調心托輥及連帶的皮帶糾偏器,可以自動糾偏。
    6.輸送機下帶面全程裝設V型前傾下托輥。
    7.制造完畢以后,表面涂兩遍防銹底漆再涂黃色面漆。
    8.頭架、尾架按本圖要求尺寸制造,驅動裝置架按驅動裝置地腳螺栓位置及驅動裝置架預埋地腳螺栓位置加工。
    9.拉緊裝置的拉緊力視現場調試的實際情況而定(傳動滾筒不打滑,膠帶張力也不要過大);
    10.圖中除標高以米為單位外,其它均以毫米為單位。
    11.采用雙出軸傳動滾筒,出軸直徑為Φ250,軸伸為 L=300。
    12.設備明細表中的所有部件除注明者外選型均選自“唐山冶金礦山機械廠”《2T型帶式輸送機設計選用手冊》。
    13.輸送帶訂貨總長度為302m,總長考慮了2個接頭的長度。 ...
