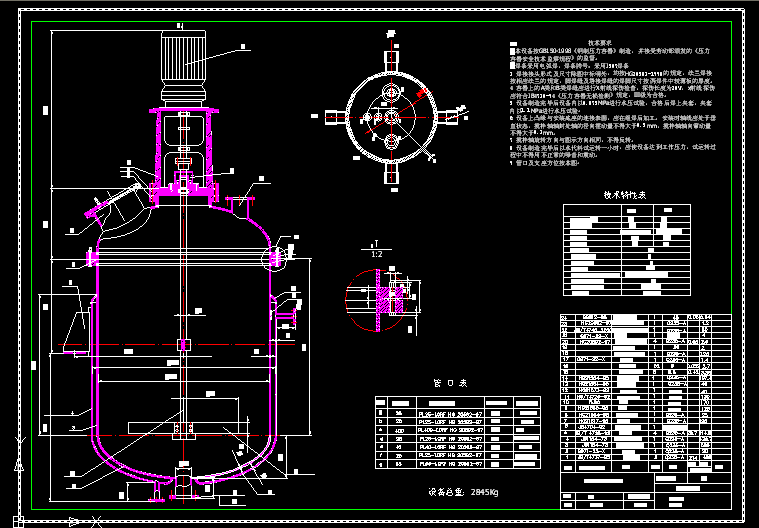

帶攪拌的夾套反應釜
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1 本設備按GB150-1998《鋼制壓力容器》制造，并接受勞動部頒發的《壓力容器安全技術監察規程》的監督。
2 焊條采用電弧焊，焊條牌號：采用J507焊條
3 焊接接頭形式及尺寸除圖中標明外，均按HG20583-1998的規定，法蘭焊接按相應法蘭的規定，腳焊縫及塔接焊縫的焊腳尺寸按兩焊件中較薄板的厚度。
4 容器上的A類和B類焊縫應進行X射線探傷檢查，探傷長度為20%，x射線探傷應符合JB4730-94《壓力容器無損檢測》規定，Ⅲ級為合格。
5 設備制造完畢后設備內以0.875MPa進行水壓試驗，合格后焊上夾套，夾套內以1.1MPa進行水壓試驗。
6 設備上凸緣與安裝底座的連接表面，應在組焊后加工。安裝時軸線應處于垂直狀態，攪拌軸軸封處軸的徑向擺動量不得大于0.5mm，攪拌軸軸向竄動量不得大于0.3mm。
7 攪拌軸旋轉方向與圖示方向相同，不得反轉。
8 設備制造完畢后以水代料試運轉一小時，應使設備達到工作壓力，試運轉過程中不得用不正常的噪音和震動。
9 管口及支座方位按本圖。
...
帶攪拌的夾套反應釜_下載(dwg格式) 機械圖紙
