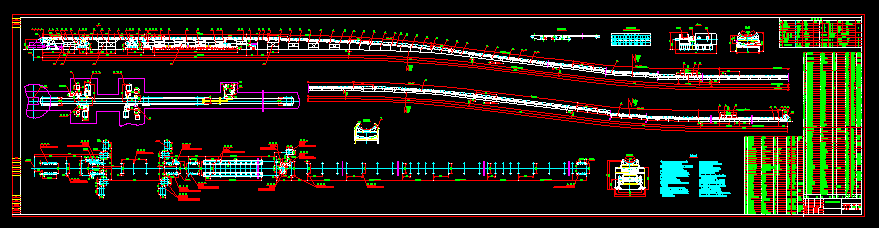

輸送機 DTL140-270-4X710
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 該帶式輸送機所配的各種設備和零部件的性能及加工制造質量應符合 國家有關規定, 所有零部件必須經檢驗合格方可組裝.
2. 整機安裝應符合《煤礦井下用 帶式輸送機技術條件》(MT/T821-2006) 以及國家《機械設備安裝施工及驗收規范》之有關規定.
3. 各滾筒中心線與膠帶機中心線的垂直度公差不得大于1/1000.
4. 傳動滾筒中心線與減速器輸出軸中心線的同軸度公差不得大于0.1毫米.
5. 驅動裝置的各滾筒中心線與膠帶機中心線對稱度不得大于2/1000.
6. 機架兩側槽鋼面高低差不得大于1.5.
7. 所有機架在安裝時應保證在斜度上和水平上平直.
8. 膠帶與托輥要接觸良好, 膠帶運行時, 所有托輥都要轉動, 安裝時可適 當加調整墊調整.
9. 機架中心線與輸送機縱向中心線對稱度不得超過3/1000.
10. 中間架支腿的垂直度公差(或對地面的垂直度公差)不得超過0.3%.
11. 輸送機各機架的中心線沿輸送機中心線方向直線度不得大于25mm.每25米直線度不得大于5mm.
12. 所有緊固件必須擰緊, 不得有任何松動現象.
13. 清掃器刮板面應與膠帶接觸長度不小于帶寬的85%.
14. 本圖中所有尺寸均為毫米單位。
15. 非標中間架及凹凸弧中間架與支腿螺栓聯接或焊接。
16. 導料槽及空段清掃器的位置可現場焊接及調整。
17. 驅動裝置應在廠內組裝調試后方可出廠。
18. 各種非標中間架、非標支腿、凸凹弧中間架等部件在下井前按照明細欄中的順序編號，以便安裝時識別。
19. 各種設備的地腳螺栓應在尺寸校核后, 采用二次灌漿方法固定。
20. 卸載架及張緊車在安裝后將分體處進行焊接，以保證機架強度。
21. 從機頭算起每15組上托輥設一組上調心托輥，每10組V形托輥設一組下調心托輥，機頭機尾各設2組過渡托輥組。
22. 膠帶采用硫化方式聯接, 接頭效率不得小于90%。
23. 本機托輥全部采用沈陽皆愛喜公司產品，傳動及卸載滾筒軸承為FAG軸承。
24. 本機重量不包括膠帶、制動器、自動張緊、導料槽、聯軸器的重量。 ...
