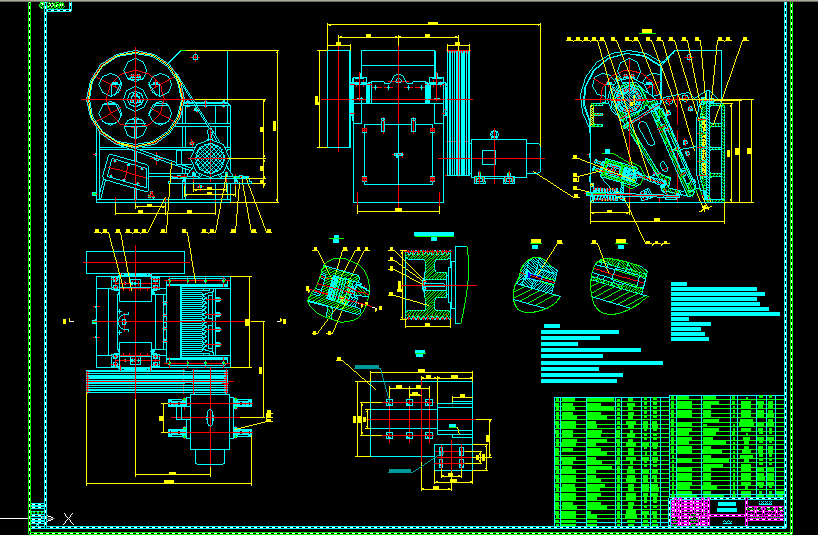

PE600X900顎式破碎機裝配圖
  • 該文件為DWG格式
  • 文件大小： 362.9 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-15
  • 發 布 人： 2303143778
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 DWG 格式（源文件可編輯），下載需要 20 積分
  • PE600X900顎式破碎機裝配圖

  • 技術要求
    1、本機應在本廠進行總裝配并進行空負荷試車2小時，其軸承的穩定
    溫度不高于70°。
    2、電機軸端2-M12深22mm，按軸端擋圈孔配做。
    3、肘板與肘板墊應接觸均勻，其間隙與平行度不大于1.5mm。
    4、固定顎板與機架前面、活動顎板與動顎支撐面之間應接觸
    均勻，不應有翹角與懸空現象，必要時用砂輪磨平。
    5、裝配后，飛輪、皮帶輪的端面與偏心軸的中心線垂直度為0.4mm。
    6、肘板與肘板墊在運轉過程中不應有碰撞聲。
    7、肘板鑄有正方形凸起的一端裝配時裝在動顎的肘板墊上。

    主要技術參數
    1、進料口尺寸 600X900 mm
    2、最大給料粒度 480 mm
    3、處理量 56-92 T/h
    4、排料口調節范圍 75-200 mm
    5、主軸轉速 250 rpm
    6、電動機型號 Y315M1-8
    功率 75 kw
    轉速 730 rpm
    電壓 380 v
    8、整機外形尺寸 2580×3350×2375 mm
    9、整機重量 19045 kg ...
