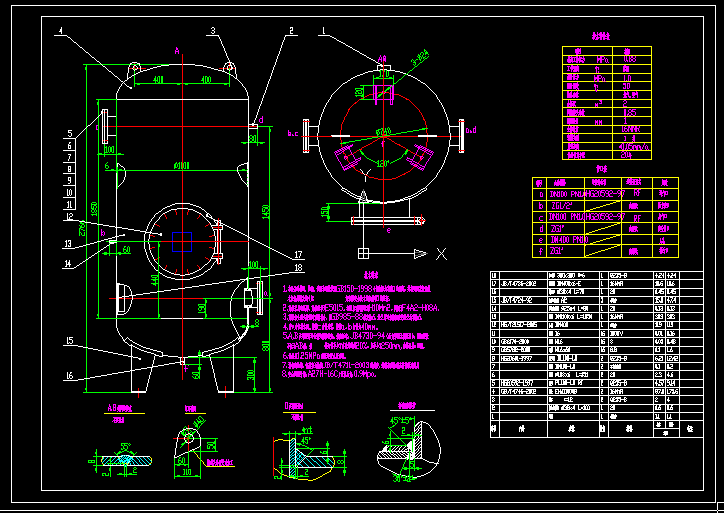

DN1100氮氣罐
  • 該文件為dwg格式
  • 文件大小: 91.51 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-13
  • 發 布 人: 2100891262
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • DN1100氮氣罐
  • DN1100氮氣罐
    技術要求
    1.本設備的制造、檢驗、試驗和驗收按照GB150-1998《鋼制壓力容器》的規定,并接受國家質量技術監督局頒發的《壓 力容器安全技術監察規程》的監督。
    2.焊接采用電弧焊。焊條型號為E5015,埋弧自動焊焊絲為H10Mn2,焊劑為F4A2-H08A。
    3.焊接接頭型式除圖中注明者外,按GB985-88規定執行。法蘭的連接按相應的法蘭標準執行。
    4.管口方位按本圖。接管c內伸為零,接管a,b內伸為40mm。
    5.A,B類焊縫需進行射線探傷檢查。探傷標準:JB4730-94《壓力容器無損檢測》;照相質量不低于AB級;探傷比例不少于各條焊縫的20%,且不少于250mm,合格級別:Ⅲ級。
    6.設備以1.25MPa表壓進行水壓試驗。
    7.設備的油漆,包裝和運輸按JB/T4711-2003的規定。罐體表面涂硝基防銹低漆兩層
    8.安全閥型號為:A27H-16C;開啟壓力:0.9Mpa.




    ...
