DN600攪拌罐

文件大小： 539.91 KB
下載次數：
文件評級：
更新時間：2014-01-15
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

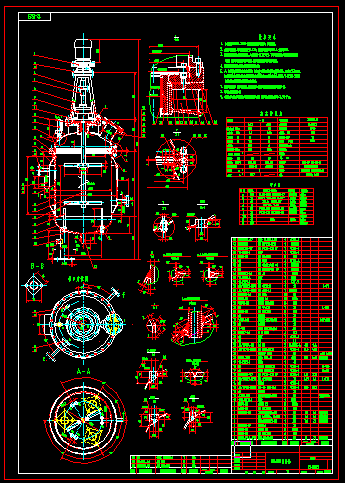

DN600攪拌罐
攪拌罐表意即對物料進行攪拌、混配、調和、均質等，不銹鋼攪拌罐根據生產工藝的要求設計結構及配置可標準化及人性化。攪拌罐在攪拌過程中可實現進料控制、出料控制、攪拌控制及其它手動自動控制等。攪拌罐的結構　攪拌罐由攪拌罐體、攪拌罐蓋、攪拌器、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求配置加熱裝置或冷卻裝置。
攪拌罐體、攪拌罐蓋、攪拌器、軸封等選用材料可根據不同的工藝要求選用碳鋼或不銹鋼等材料來制作。
攪拌罐體與攪拌罐蓋可采用法蘭密封聯結或焊接聯結。攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔。
攪拌罐蓋上部配置有傳動裝置（電機或減速器），由傳動軸驅動攪拌罐內的攪拌器。
軸封裝置可采用機封或填料、迷宮密封等多種形式(根據用戶需要確定)。
由于用戶生產工藝要求不同，攪拌器可配置漿式、錨式、框式、螺旋式等多種形式。如有其他要求可與本廠聯系，另行設計制作。
3部件組成攪拌軸
攪拌設備中的電動機輸出的動力是通過攪拌軸傳遞給攪拌器的，因此攪拌軸必須足夠的強度。同時，攪拌軸既要與攪拌器連接，又要穿過軸封裝置以及軸承、聯軸器等零件，所以攪拌軸還應有合理的結構、較高的加工精度和配合公差。
按支承情況，攪拌軸可分為懸臂式和單跨式。懸臂式攪拌軸在攪拌設備內部不設置中間軸承或底軸承，因而維護檢修方便，特別對潔凈度要求較高的生物、食品或藥品攪拌設備，減少了設備內的構件，故應優先選用。
傳動裝置
攪拌設備的傳動裝置包括電動機、變速器、聯軸器、軸承及機架等。其中攪拌驅動機構通常采用電動機和變速器的組合或選用帶變頻器的電機，使攪拌達到需要的轉速。
傳動裝置的作用是使攪拌軸以所需的轉速轉動，并保證攪拌軸獲得所需的扭矩。在大多數攪拌設備中，攪拌軸只有一根，且攪拌器以恒定的速度向一個方向旋轉。然而也有一些特殊的攪拌設備，為獲得更佳的混合效果，可以在一個攪拌設備內使用兩根攪拌軸，并讓攪拌器進行的復雜的運動，如往復動式、往復式、行星式等。
電機
攪拌設備的攪拌軸通常由電動機驅動。由于攪拌設備的轉速一般都比較低，因而電動機絕大多數情況下都是與變速器組合在一起使用的，有時也采用變頻器直接調速。為此，選用電動機時，應特別考慮與變速器匹配問題。
...
