VP 420 420F 430 擺動單向閥

文件大小： 112.66 KB
下載次數：
文件評級：
更新時間：2014-08-11
發布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

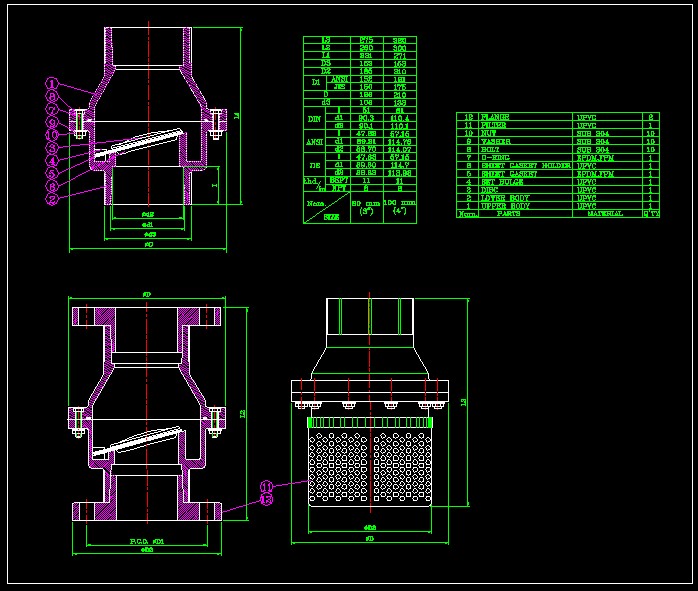

VP 420 420F 430 擺動單向閥
單向閥又稱止回閥或逆止閥。用于液壓系統中防止油流反向流動,或者用于氣動系統中防止壓縮空氣逆向流動。
單向閥有直通式和直角式兩種。直通式單向閥用螺紋連接安裝在管路上。直角式單向閥有螺紋連接、板式連接和法蘭連接三種形式。液控單向閥也稱閉鎖閥或保壓閥，它與單向閥相同，用以防止油液反向流動。但在液壓回路中需要油流反向流動時又可利用控制油壓，打開單向閥，使油流在兩個方向都可流動。液控單向閥采用錐形閥芯，因此密封性能好。在要求封閉油路時，可用此閥作為油路的單向鎖緊而起保壓作用。液控單向閥控制油的泄漏方式有內泄式和外泄式二種。在油流反向出口無背壓的油路中可用內泄式；否則需用外泄式，以降低控制油壓力
止回閥用途廣泛，有很多種類，下面說的是供水和熱力常用的止回閥：
1、彈簧式：液體由下而上，依靠壓力頂起彈簧控制的閥瓣，壓力消失后，彈簧力將閥瓣壓下，封閉液體倒流。常用于通徑較小的止回閥。
2、重力式：和彈簧式相似，依靠閥瓣的自身重力封閉，防止倒流。
3、旋啟式：液體在閥體內直通，依靠壓力頂開一側的旋轉閥瓣，壓力失去后，閥瓣依靠自重回位，反向的液體壓力封閉閥瓣。
4.塑料隔膜式: 外殼和隔膜均為塑料.一般外殼為ABS,PE,PP,NYLON, PC.隔膜有硅樹脂,氟樹脂等。
其它的單向閥（止回閥），如排污的止回閥，人防的防爆閥和液體使用的止回閥的原理是大同小異。
...
