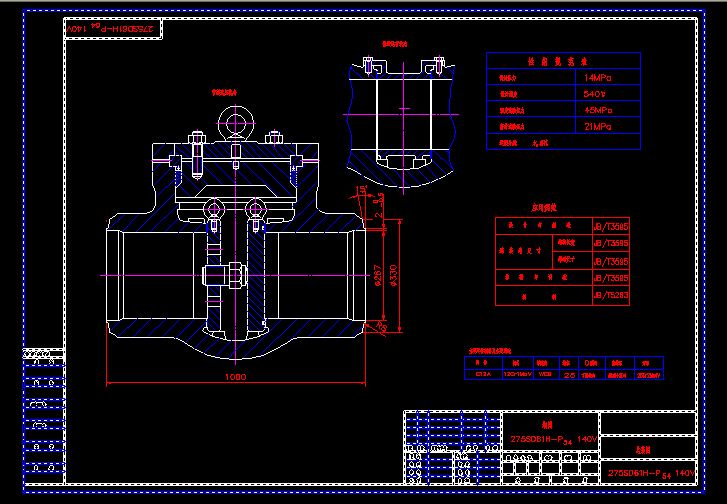

堵閥 275SD61H-P54140V
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、 總述
水壓試驗堵閥是安裝在鍋爐過熱器出口和再熱器進、出口的蒸汽管道上，作為靜態水壓試驗的隔離裝置。水壓試驗后拆除內部堵板和支撐板等內件，并裝入導流套作為管道進入正常使用狀態。下次再需進行水壓試驗時則取出導流套，重新裝入堵板和支板等內件。
二、 結構簡述
1. 閥門采用對焊連接，直通道無縮徑，單面平面密封，閥體密封面堆奧氏體不銹鋼，堵板上裝有O形橡膠密封圈。
2. 中腔采用壓力自緊密封結構，水壓試驗或運行時，均能借介質壓力壓緊密封圈達到可靠密封，并且壓力越高，密封越可靠。
3. 閥體采用優質鑄鋼件，兩端加工成U型坡口與配管直接對焊,兩種材料化學成份及性能相近,焊接性能優良,無需焊中間過渡段；四開環采用38CrMoAlA抗蝕氮化，保證其熱強性，并耐磨、耐蝕、防劃傷，拆裝方便；中腔自密封墊圈、采用高溫汽用波紋石棉墊圈，內部編織18-8絲增強，以保證密封，延長使用壽命；密封面堆焊1Cr18Ni9Ti，防銹、抗沖蝕，多次試驗仍能保證密封。
4. 本閥出廠時堵板或?qū)Я魈拙囱b入。堵板、導流套作為附件另外裝箱隨閥一起發往目的地。 ...
堵閥 275SD61H-P54140V_下載(dwg格式) 機械圖紙
