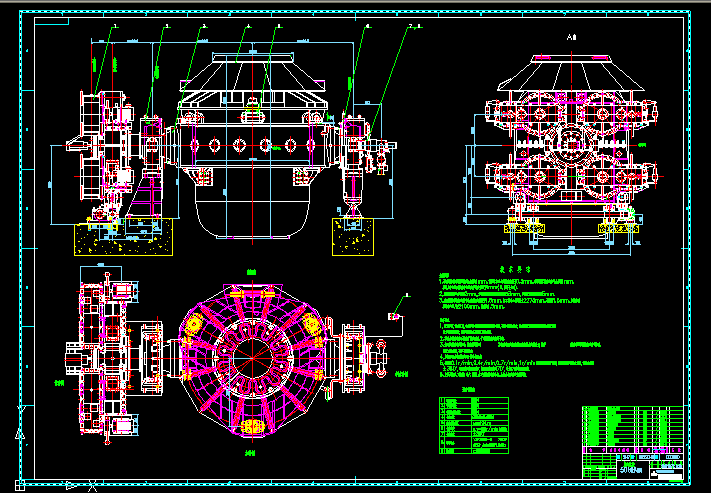

50t轉爐總裝配

文件大小： 467.88 KB
下載次數：
文件評級：
更新時間：2014-08-06
發 布人： 2045924531

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1,驅動端和游動端軸承標高允差為1mm,兩軸承相互之間標高允差為0.5mm,軸承座縱橫向的水平允差為1mm,軸承座中心線對爐體中心線的平行度誤差為1mm(縱,橫兩個方向).
2,爐殼安裝中心線誤差2mm,爐殼安裝垂直度沿全高誤差為3mm,爐殼安裝標高誤差為5mm.
3,傾動裝置扭力桿的兩個軸承座標高誤差為1.5mm,距耳軸中心線的尺寸2275mm,誤差為1.5mm,距驅動端軸承中心線尺寸2100mm,誤差為1.5mm.
試車要求
1,空試車前,通水以后,檢查爐體冷卻系統各連接處和管線,不應有漏水現象,并用蝸輪流量傳感器和蝸輪智能流量顯示儀測量流量,按要求分配各冷卻點的供水量.
2,檢查各部分油位不得低于規定油面,干油潤滑點應加足干油.
3,先運轉稀油站兩小時,供油管路暢通,并按要求調定傾動裝置各潤滑點的供油量,轉爐傾動時油泵需提前五分鐘啟動,油泵未啟動時,轉爐不能傾動.
4,應保證四臺電動機和四個制動器同步.
5,分別以0.1r/min,0.4r/min,0.7r/min,1r/min的傾動速度空爐運轉,應做到啟動和停止靈活,傾動角度為±360°,運轉時不應出現噪聲,軸承溫度不超過70°,冷卻水不應有泄漏現象.
6,空爐試完后,對機械,電氣,潤滑,水冷系統再進行檢查,全部合格后再進行熱試車. ...
