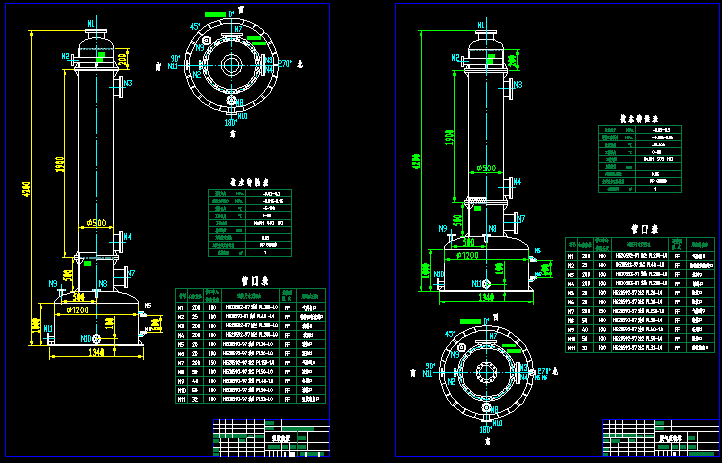

500X2500 廢氣吸收塔

文件大小： 82.81 KB
下載次數：
文件評級：
更新時間：2014-08-05
發 布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

500X2500廢氣吸收塔
一、概述
能源回收及環保設備是廣泛應用于電力、化工、電工電子、冶金、釀造等多種領域的設備，原來一直沿用的廢氣吸收塔只能中和凈化，對再回收長久以來沒有更好的辦法，使得大量能源被浪費.因此,我公司開發研制成功一種對尾氣進行吸收再利用。尾氣吸收塔的應用不僅為環保做出了卓越的貢獻，而且，為企業節約了大量的能源，創造了更高的價值。
二、工作原理
廢氣經排氣管首先進入降膜回收器進行冷卻降膜吸收生產酸，降膜回收器回收后的稀酸液體經排液管進入貯液箱回收, 沒有被吸收的廢氣進入一級吸收塔，一級吸收塔回收后的稀酸液體進入本塔貯液箱，沒有被吸收的尾氣又進入二級吸收塔，二級吸收塔回收后的稀酸液體進入本塔貯液箱，沒有被吸收的少量尾氣進入真空泵，真空泵回收后的液體進入本體貯液箱，經真空泵吸收后的達標尾氣經排氣管排出。在本制酸反應過程中，生成的低濃度的稀酸溶液參與到酸循環反應中，用后道工序制成的稀酸溶液補充上道工序減少的循環液中去，濃度達到工藝要求后，集中存放。這個過程完成了酸尾氣回收的過程。本系列設備可采用自動控制，實現無人化管理模式。
三、結構及特點
廢氣回收裝置由降膜回收器、一級吸收塔、二級吸收塔、真空泵、排氣管及控制儀表組成。
本系設備可根據應用要求安裝自動控制元器件，如氣體在線分析儀、流量傳感器（氣、液）、電磁閥、液位控制計、PH值控制計、電導率儀、控制柜及附件等，從而實現本系統運行及管理的自動化。自控系統可根據用戶要求進行手動、半自動和全自動控制設計。 ...
