污冷凝水槽裝配圖
  • 該文件為dwg格式
  • 文件大小： 531.95 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-05
  • 發 布 人： 2065557501
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

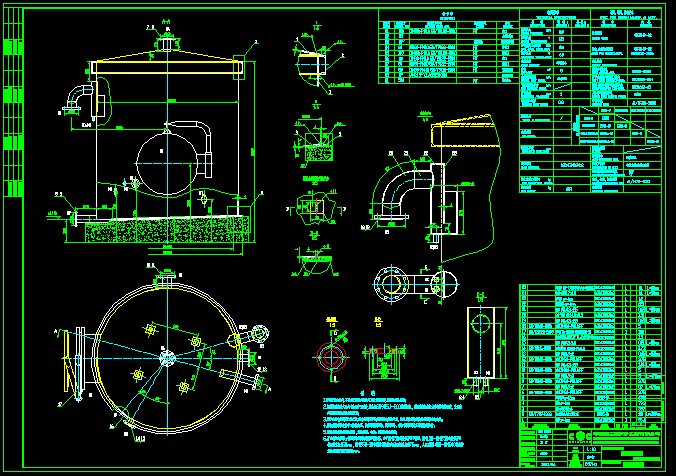

  • 污冷凝水槽裝配圖

  • 污冷凝水槽裝配圖
    說 明
    1.焊接采用電弧焊,不銹鋼之間的焊接也可以采用氬弧焊,焊接材料見表格；
    2.焊接接頭的型式及尺寸除圖中注明外,其余按GB985.1-2008的規定，角焊縫的焊角尺寸為較薄板的厚度，法蘭的焊接按相應的法蘭標準規定；
    3.槽體內所有焊縫應打磨光滑,罐外焊縫應平整,型鋼焊前應校平直，法蘭及接管的焊接應保持準確的角度；
    4.所有碳鋼表面進行手工除銹處理，然后涂兩層底漆，兩層面漆，油漆可采用過氯乙烯樹脂漆防腐；
    5.設備制造完后應盛水試漏，清除污垢、去油、作酸洗鈍化處理；
    6.開孔補強的要求：補強圈的厚度與槽體厚度相同，小于DN150的接管開孔不補強，DN150-DN250的接管開孔 補強圈寬度為50mm，DN250-DN400的接管開孔補強圈寬度為75mm，人孔及DN400-DN500的接管 開孔補強圈寬度為100mm。 ...
