20立米水箱
  • 該文件為dwg格式
  • 文件大小： 473.42 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-04
  • 發 布 人： 2942299280
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

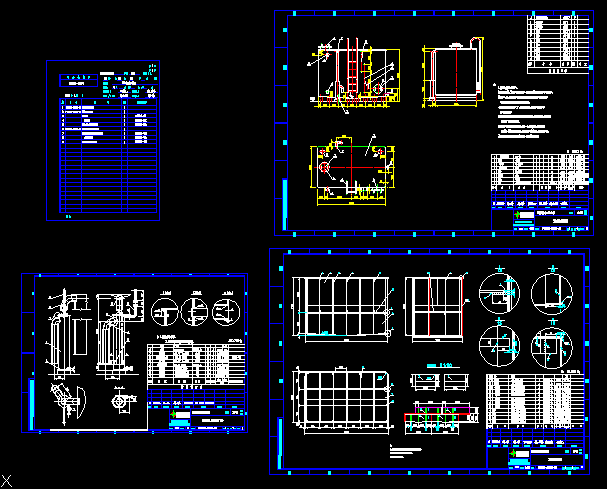

  • 20立米水箱

  • 技術要求
    1.水箱設計壓力小于0.2MPa.
    2.水箱儲水容積21.2立方米（不包括斜底部分），水箱有效容積20立方米（從出水口中心至溢流面）。
    3.各接管口、人孔、爬梯、溢流裝置、水位計、溫度計插座及高低水位信號器接口等布置示于本圖中，各部件分圖不再表示其橫向定位尺寸，以適應其布置的變更。
    4.水箱所開孔洞以拼音字母表示如“A”，并列入開孔明細表內，其中排汽、排污出水管道等只表示孔徑未接出管子。
    5.水箱的支座以假想線表示，推薦高度以最低點計為200mm，支座數量允許增加，安裝水箱時須“找平及填實”以保持支座能均衡受力.
    6.水箱應作嚴密性的水壓試驗，將水箱裝滿水，用1-1.5kg的錘子，沿所有焊縫近距 焊縫30-50mm處輕輕敲打，試驗時間不能少于24個小時，并檢驗焊縫不應漏水。
    7.經水壓試驗合格后的水箱，其外壁涂刷2度防銹漆，內壁涂刷2度耐高溫底漆。 ...
