3030上輥萬能式卷板機裝配圖

文件大小： 209.19 KB
下載次數：
文件評級：
更新時間：2014-08-03
發 布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

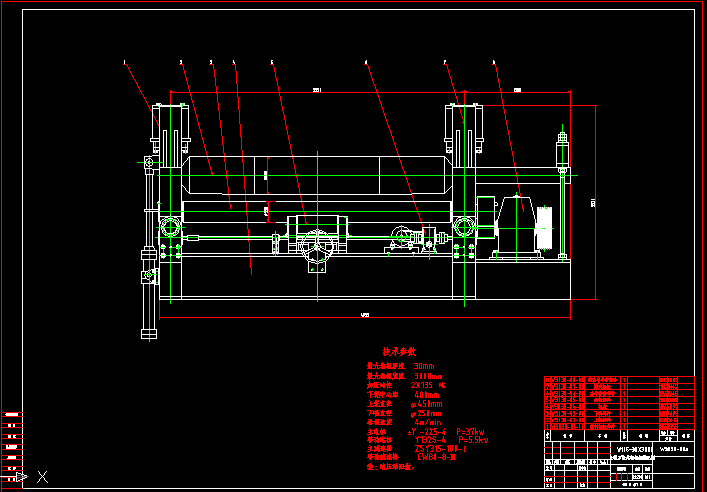

3030上輥萬能式卷板機裝配圖
技術參數
最大卷板厚度 30mm
最大卷板寬度 3000mm
加壓噸位 2X135 噸
下輥中心距 400mm
上輥直徑 φ450mm
下輥直徑 φ250mm
卷板速度 4m/min
主電機 Y -225-4 P=37kw
移動電機 Y132S-4 P=5.5kw
主減速器 ZSY315-100-Ⅰ
移動減速器 CW80-8-Ⅲ
注：液壓站配做。
上輥萬能式卷板機采用上輥升降液壓傳動和水平移動(機械傳動），由下輥驅動，電氣集中控制操作系統，能一次上料完成對板材兩端的預彎及卷制筒形、弧形工件的工作，還可以對金屬板料進行一定的整形校平，有直接預彎、省事、省料之功效，配置NC系統控制，提高自動化程度。該機廣泛應用于精度要求高。
簡介
上輥萬能式卷板機采用上輥升降液壓傳動和水平移動(機械傳動），由下輥驅動，電氣集中控制操作系統，能一次上料完成對板材兩端的預彎及卷制筒形、弧形工件的工作，還可以對金屬板料進行一定的整形校平，有直接預彎、省事、省料之功效，配置NC系統控制，提高自動化程度。該機廣泛應用于精度要求高，如：航空、核電等金屬結構件制作業及化工機械、海洋石油平臺、輸油氣水管道等行業。 ...
